显示选项

您可以为显示边线、基准面等指定选项。

要设置显示选项：

  1. 单击选项 或工具 > 选项。
  2. 单击显示。
  3. 从下述选项中选择，然后单击确定。
单击重设为所有系统选项或只为该页上的选项恢复厂家默认值。

隐藏边线显示为

实线 或 虚线 指定在零件和装配体文档中如何以隐藏线可见模式显示隐藏的边线。

零件/装配体边线显示

控制模型在消除隐藏线、隐藏线可见或带边线上色模式时切边的显示状态。

为可见
为双点画线
移除
您也可单击视图视图 > 显示，然后选取切边可见、切边显示为双点画线或切边不可见。

在带边线上色模式下显示边线

消除隐藏线 所有在消除隐藏线模式下出现的边线也会在带边线上色模式下显示。
优化薄零件 在您选取 HLR 时可供使用。 用于准确显示薄壁零件和装配体，还用于防止边线颜色渗透。
要使用此选项，图形卡和驱动程序必须支持 OpenGL 4.0、GLSL 4.0 或更高版本。
线框 在带边线上色模式下，所有边线均显示（如同线架图）。

关联中编辑的装配体透明度

控制您编辑装配体零部件时的透明度选项。 这些设定只影响没被编辑的零部件。 （此选项在大型装配体模式打开时不可使用。）

不透明装配体 没被编辑的零部件为不透明。
保持装配体透明度 没被编辑的零部件保持其单独透明度设定。
强制装配体透明度 没被编辑的零部件使用您在此设定的透明度级别。 移动滑杆可以调整透明度等级（往右为更透明）。
您还可以更改编辑零部件模式中使用的颜色。

反走样

决定在图形区域中应用到模型的反走样范围。 反走样可平滑锯齿状边线，从而使图像看起来更逼真。

当一个或多个文档打开时，有些反走样选项被禁用。 所有反走样选项都在大型装配体模式中禁用。
无 禁用反走样。
反走样边线/草图 以 带边线上色、线架图、消除隐藏线 和 隐藏线可见 模式平滑锯齿状边线。
反走样选项已选取
反走样选项已清除
全屏反走样 如果您的视频卡支持全屏反走样并已通过稳定性测试，则可供使用。 您必须为反走样设定图形卡控制面板设置，以使应用程序可控制。 将反走样应用到零件、装配体和工程图的整个图形区域。
打开或关闭全屏反走样前，请关闭所有 SOLIDWORKS 文档。 重新启动 SOLIDWORKS 软件以使全屏反走样生效。
高亮显示所有图形区域中选中特征的边线 在您选择特征时特征的所有边线会高亮显示。
图形视区中动态高亮显示 当您移动指针经过草图、模型或工程图时，模型面、边线及顶点高亮显示。 （此选项在大型装配体模式打开时不可使用。）
以不同的颜色显示曲面的开环边线 这可使区分曲面开环边线和任何相切边线或侧影轮廓边线容易一些。
要指定边线颜色，请单击 工具 > 选项 > 系统选项 > 颜色 。 在 系统颜色 > 中选择 曲面开环边线。
显示上色平面 显示带线架图边线正面和背面颜色不同的透明上色基准面。
要指定上色基准面颜色，请单击 工具 > 选项 > 文档属性 > 基准面显示 。 在面下，选择正面颜色或背面颜色来更改颜色。 使用滑杆可以调整透明度等级（往右为更透明）。

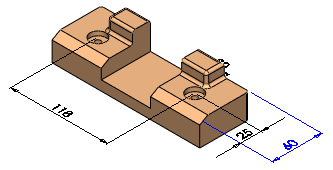

显示与屏幕齐平的尺寸 选择此选项可在您的计算机荧屏的基准面中显示尺寸文字。 清除此选项可在尺寸的 3D 注解视图基准面中显示尺寸文字。
已选定： 尺寸文字显示在计算机屏幕的平面中，并且可以看到当前注解视图中的所有尺寸文字和线条。
已清除： 尺寸文字显示在 3D 注解视图的基准面中，模型后面的尺寸文字和线条都被隐藏起来。
平靠荧屏显示注释 选择此选项可在您的计算机荧屏的基准面中显示注释。 清除此选项可在尺寸的 3D 注解视图基准面中显示注释。
显示参考三重轴 显示一参考三重轴以帮助您在观阅模型时掌握方向。 参考三重轴仅供显示。您不能选择它或将它用作推理点。
在图形视图中为零件和装配体显示滚动栏
您不能在打开有任何 SOLIDWORKS 文档时更改此选项。

在零件和装配体文档的图形视图中启用滚动栏。
在图形视图中为工程图显示滚动栏
您不能在打开有任何 SOLIDWORKS 文档时更改此选项。

在工程图文档的图形视图中启用滚动栏。
显示草稿品质环境封闭 使用 环境封闭 时，选择此选项可使用渲染模型的草稿品质。 草稿品质渲染更快，但视觉逼真度更低。 消除选择以使用默认品质。
显示 SpeedPak 图形圆 启用或禁用 SpeedPak 图形圆的显示。

启用图形圆时，指针周围区域内只能看见可选择的几何体。

禁用图形圆时，指针周围区域内的所有几何体都将保持可见。
显示阵列信息工具提示 选择以显示阵列信息，包括阵列名称、阵列类型、用于创建阵列的所有源、间距和实例数、跳过的实例和更改的实例。
四视图视口的投影类型 控制在您单击 四视图 （标准视图工具栏）时在视口中显示哪些视图。 选择以下项之一：

第一角度

前视、左视、上视和上下二等角轴测。

第三角度

前视、右视、上视和上下二等角轴测。

痕迹

选定后显示痕迹

当您在图形区域选择实体或在 FeatureManager 设计树中选择节点时，痕迹在图形区域的左上角显示。

痕迹显示层次结构树上下的相关元素，涉及从选定实体到顶层装配体或零件。
在鼠标指针处显示痕迹 在指针处以半透明状态显示痕迹。 您也可以在选择痕迹中选择多个配合。
显示唯一的方程式标识符

在方程式对话框的按序排列的视图 中，设计表中将显示方程式的唯一标识符作为参考。

当您的鼠标悬停于名称列下的方程式上时，工具提示将显示方程式的唯一 ID（关系 ID）。

您可以在设计表中指定关系 ID，用于禁用或启用包含所有配置的方程式。 参数为 $Enable@Relation_ID@Equations，此处关系 ID 是标识方程式的唯一编号。 例如，$Enable@1@Equations 参数应用于方程式 1。然后，在设计表中该参数下输入是以启用，或输入否以禁用所有配置的方程式。
