爆炸视图

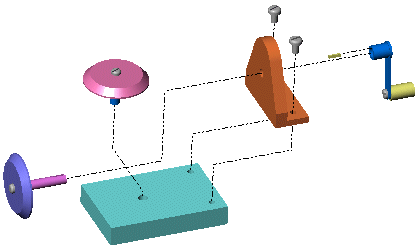

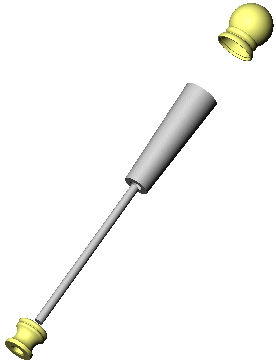

在 SOLIDWORKS 中，您可配置装配体为爆炸视图，您还可包括爆炸直线。

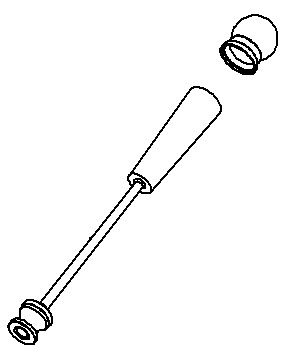

当您将装配体插入到工程视图中时，您可指定显示爆炸配置。

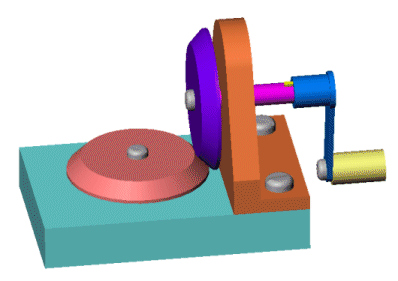

explode_collapsed.gif explode_exploded.gif explode_drawing.gif
