保留区域 PropertyManager

向您的模型中添加保留区域，该区域不会在拓扑优化过程中被修改。

您可以冻结模型中与其他零件有接触的区域，例如用于支持模型和组成承载表面的区域。 这些区域不参与拓扑优化并保持不变。

要访问保留区域 PropertyManager：

  • 右键单击制造控制，然后选择添加保留区域 。
组 2 的面 选择将在优化过程中保持不变的面。
保留的区域深度 设置将在优化过程中保持不变的区域的深度。

输入保留区域的深度（以所需的单位）。

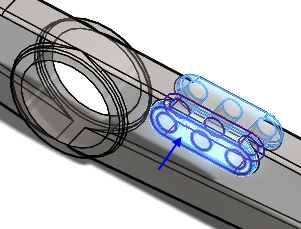

几何体预览 选择查看优化过程中保留的特定几何体。 显示选定面带保留区域深度的几何体预览。
网格元素预览 选择查看优化过程中保留的特定几何体的网格元素。 显示选定面带保留区域深度的网格元素预览。

自动将应用载荷和边界条件的面处理为冻结区域。 在拓扑 > 选项选项卡中选择包含载荷和夹具的区域。
