以三重轴定位零件 您可以在线路中使用在管道设计、软管设计、电力方面有更高精度的三重轴定位零件。 要在每次放置零件时显示三重轴，请单击工具 > 选项 > 步路，然后选择选项使用三重轴在丢放时定位并定向零部件。 您也可以右键单击零件，然后选择以三重轴移动配件。 随后的任何操作（如单击图形区域）将关闭三重轴。 父主题管理步路装配体 以三重轴旋转零件 您可以在将零件放入线路中后旋转该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并旋转三重轴中相应的圆以定向零件。三重轴中的每个圆都会以不同方向旋转该零件。 此时将显示旋转角度，并且零件发生旋转。 到达所需位置后，释放鼠标按键。 以三重轴移动零件 您可以在将零件放入线路中后移动该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并拖动控标移动该零件。 零件移动的同时将显示距离，并且管道显示为断开连接。 到达所需位置后，释放鼠标按键。 管道将重新连接，除非您将零件移出对齐范围，这种情况下将出现引导线，如图所示。 使用自动步路 将引导线转换为线路。 您也可以右键单击引导线，然后选择转换引导线。 引导线将转换为线路。 引导线仅在使用三重轴移动接头的编辑阶段中出现。
以三重轴定位零件 您可以在线路中使用在管道设计、软管设计、电力方面有更高精度的三重轴定位零件。 要在每次放置零件时显示三重轴，请单击工具 > 选项 > 步路，然后选择选项使用三重轴在丢放时定位并定向零部件。 您也可以右键单击零件，然后选择以三重轴移动配件。 随后的任何操作（如单击图形区域）将关闭三重轴。 父主题管理步路装配体 以三重轴旋转零件 您可以在将零件放入线路中后旋转该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并旋转三重轴中相应的圆以定向零件。三重轴中的每个圆都会以不同方向旋转该零件。 此时将显示旋转角度，并且零件发生旋转。 到达所需位置后，释放鼠标按键。 以三重轴移动零件 您可以在将零件放入线路中后移动该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并拖动控标移动该零件。 零件移动的同时将显示距离，并且管道显示为断开连接。 到达所需位置后，释放鼠标按键。 管道将重新连接，除非您将零件移出对齐范围，这种情况下将出现引导线，如图所示。 使用自动步路 将引导线转换为线路。 您也可以右键单击引导线，然后选择转换引导线。 引导线将转换为线路。 引导线仅在使用三重轴移动接头的编辑阶段中出现。

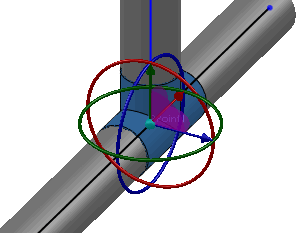

以三重轴旋转零件 您可以在将零件放入线路中后旋转该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并旋转三重轴中相应的圆以定向零件。三重轴中的每个圆都会以不同方向旋转该零件。 此时将显示旋转角度，并且零件发生旋转。 到达所需位置后，释放鼠标按键。

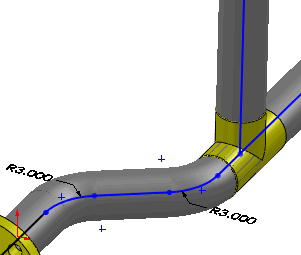

以三重轴移动零件 您可以在将零件放入线路中后移动该零件。 放置三重轴，如以三重轴定位零件中所介绍。 单击并拖动控标移动该零件。 零件移动的同时将显示距离，并且管道显示为断开连接。 到达所需位置后，释放鼠标按键。 管道将重新连接，除非您将零件移出对齐范围，这种情况下将出现引导线，如图所示。 使用自动步路 将引导线转换为线路。 您也可以右键单击引导线，然后选择转换引导线。 引导线将转换为线路。 引导线仅在使用三重轴移动接头的编辑阶段中出现。
