编辑平展线路 PropertyManager - 制造型

要打开编辑展开线路 PropertyManager：

在 FeatureManager 设计树中用右键单击制造型平展线路，然后选择 编辑平展线路。

编辑工具

平展线路中心		更改线路草图线段中两点之间的平展线路中心的位置。
线段		指定要编辑的选定直线、样条曲线或圆弧。
矫直		将选定的样条曲线或圆弧矫直为指定的角度。 图形区域中要矫直的线路段被高亮显示。
反向		反转应用矫直的方向。
应用到整个线路线段		矫直线路段的所有分支。
添加折弯		指定选定线段的位置（百分比）、半径和弯曲角度。 您可使用三重轴或属性管理器添加折弯。
调整角度		指定选定直线或圆弧的角度。 您可使用三重轴或属性管理器添加角度。
水平\竖直翻转		相对于平展线路中心水平或竖直翻转线路段。
调整扇出		允许您操纵和定位扇出线段。
编辑位置百分比		指定选定直线或圆弧线段的编辑位置。 您可在图形区域中沿线段拖动编辑位置。
半径		指定所选线段的半径。
折弯角度		指定所选线段与水平方向的弯曲角度。
角度		指定所选线段与水平方向的角度。
应用		对所选线段应用编辑。

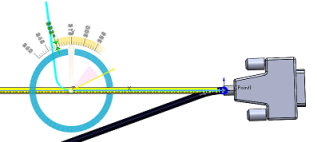

当您使用编辑工具时，一条指示编辑的红线会显示在图形区域中。

模壳板边线位置

X 坐标		为模壳板边界指定中心 x-坐标。
Y 坐标		为模壳板边界指定中心 y-坐标。
