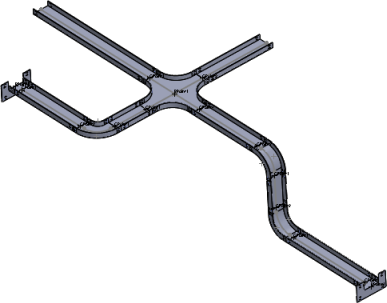

创建电缆槽或线槽

要创建电缆槽或线槽：

  1. 执行以下其中一项操作：
    • 通过单击插入零部件 tool_Insert_Components_Assembly.gif（“装配体”工具栏），或者通过从设计库、文件探索器、打开的零件窗口或 Windows 资源管理器拖动对象，将以下部件插入到主装配体中。
    • 通过创建平面上的连接点启动步路。 从布线工具栏（用户定义线路）单击启始于点 命令。
    线路开始的零部件仍然属于主装配体的一部分，并不会作为线路子装配体的一部分包括在内。
  2. 插入电缆槽接头以创建电缆槽装配体。
  3. 在线路属性 PropertyManager 中设定选项，然后单击 PM_OK.gif。
    新线路子装配体在 FeatureManager 设计树中显示为 [电缆槽 <n>-<装配体名称>]。
    如果步骤顺序在以上第 2 步中颠倒，则新线路子装配体的名称为 [线束 <n>-<装配体名称>]。

    您也可以使用此程序创建电气管道。
