创建具有恰当列标题的 Excel 电子表格。 如果是电缆库，可以为电缆库和芯线库生成列名称。 在生成电子表格时请遵循下列规则：
所有列标题都是必需的。 列标题因您要创建的库文件而异。 您可在 Excel 文件中为栏区使用不同的标题名称并在输入 Excel 文件时将名称映射到库标题栏区。
电缆库需要一行来定义电缆、另需一行来定义每条芯线。 管道和管筒设计覆盖层库可以为覆盖层库和材料库生成列名称。 其它库则只需要一行
下表列举了每种文件类型的列标题。
| 电缆库的列标题 |
|
芯线库的列标题 |
|---|
| 电缆名称 |
外径 |
|
电缆名称 |
颜色 |
| 零件编号 |
芯线数 |
|
电线名称 |
显示颜色 |
| 说明 |
最小折弯半径 |
|
大小 |
最小折弯半径 |
| |
|
|
外径 |
密封 |
| 电线库的列标题 |
|---|
| 电线名称 |
显示颜色 |
| 零件编号 |
最小折弯半径 |
| 说明 |
大小 |
| 外径 |
密封 |
| 颜色 |
|
| 零部件库的列标题 |
|---|
| 零件编号 |
管脚清单 |
| 库名称 |
接线头 |
| 配置名称 |
零部件外径 |
| 说明 |
规格 |
| 带电缆库的列标题 |
|---|
| 电缆名称 |
颜色 |
| 零件编号 |
显示颜色 |
| 说明 |
导体数 |
| 厚度 |
最小折弯半径 |
| 宽度 |
|
| 管道和管筒设计覆盖层库的列标题 |
|
管道和管筒设计材料库的列标题 |
| 覆盖层 ID |
填密 |
|
覆盖层 ID |
熔点 |
| 覆盖层名称 |
零件编号 |
|
SOLIDWORKS 材料库 |
加固嵌件 |
| 覆盖层类型 |
应用 |
|
SOLIDWORKS 材料 |
插入 |
| 宽度 |
崩溃电压 |
|
SOLIDWORKS 材料 ID |
组成 |
| 厚度 |
形(H) |
|
材料 |
烧失量 |
| |
|
|
颜色 |
延伸率 |
| |
|
|
结构 |
剥离力 |
| |
|
|
操作温度 |
|
| 电气的列标题 |
|---|
| 覆盖层 ID |
外径 |
| 覆盖层名称 |
颜色 |
| 应用 |
零件编号 |
| 成本 |
说明 |

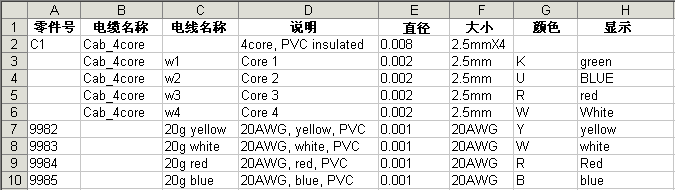

此为一 Excel 文件范例， 4 芯线电缆的零件号为 C1，及四条单独电线，零件号为从 9982 一直到 9985。

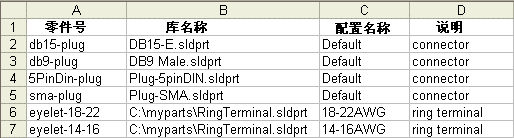

此为六个零部件的 Excel 文件范例。
