为紧固件装配体自动生成 DimXpert 注解

您可以使用 DimXpert 自动生成固定或浮动紧固件装配体的两个零部件中的其中一个零部件的注解。

该软件使用来自源零部件的注释以在目标零部件上创建注释。 它使用 ASME Y14.5 中概述的固定和浮动紧固件公式计算公差。

要使用 DimXpert 自动生成固定或浮动紧固件装配体的两个零部件中的其中一个零部件的注解：

1. 单击工具 > MBD 尺寸 > 自动配对公差。


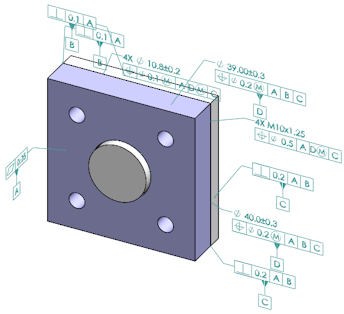

2. 在源中，选择源零部件（红色箭头）。
3. 在目标中，选择目标零部件（黑色箭头）。


4. 单击 。
