创建自定义符号

您可创建自定义符号以在 SOLIDWORKS 工程图的大多数标注、表格和尺寸中使用。

开始之前，您应备份原始符号文件 gtol.sym，位于驱动器盘符:\lang\english。 浏览到该文件，制作该文件的副本，然后保存在不同的目录中，以便在需要时进行检索。

自定义符号

在此示例中，您将在 gtol.sym 文件中创建包含两个圆和六条线的第 3 角度投影符号。

要自定义该符号：

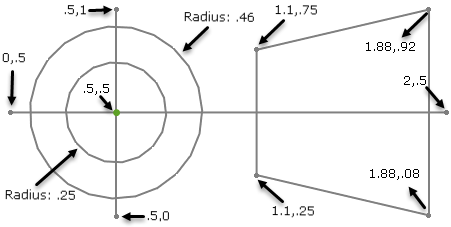

  1. 在 1 x 1 假想方形网格上，如图所示标注第 3 角度投影符号：
  2. 要将可生成第 3 角度投影符号的代码添加到 gtol.sym 文件，请将这些直线插入到新类别或将其插入到现有类别：

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    完全遵循格式且切勿添加或移除空格。
  3. 保存文件并退出 SOLIDWORKS。
  4. 重新启动 SOLIDWORKS 软件。
  5. 打开工程图。
  6. 单击注释（“注解”工具栏），或插入 > 注解 > 注释。
  7. 在 PropertyManager 中，在文本格式下，单击添加符号。
  8. 在弹出窗口中，单击更多符号 。
  9. 在符号对话框中：
    1. 定位您已使用的类别。
    2. 将鼠标悬停在第 3 角度投影符号上。
    3. 选择符号，然后单击确定。
    您将看到您的图标 和说明，例如：

    <SCR-THIRD> 是将尺寸插入符号时显示的标签。
    如果您与其他人共享工程图，则他们需要您的 gtol.sym 文件来查看您的自定义符号。

了解 GTOL.SYM 文件

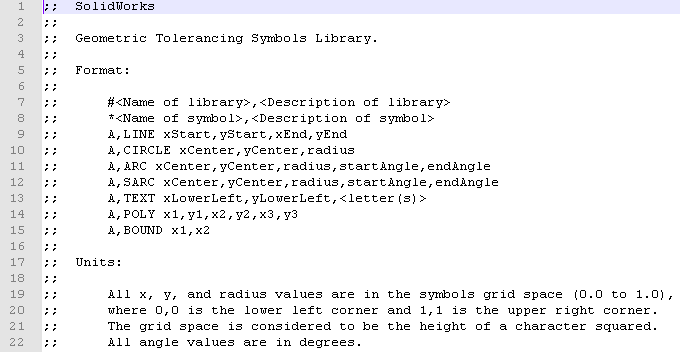

Gtol.sym 文件顶部有一部分解释了用于编制符号的格式和单位。

在文件中，符号类别分组在一起，每个类别包含多个库和符号。

规定库的格式为： #<库名称>,<库说明>。

规定符号的格式为： *<符号名称>,<符号说明>。

以“A”开始的线定义了符号几何形状的一部分。 符号通常不止有这些行中的一个。

BOUND 是 gtol.sym 文件里符号的控制变量。 BOUND 控制注释和尺寸文本行中符号的水平间距。

分号在评论行前面（已忽略）。

符号由能组成线、弧、圆、折线和字母数字字符的几何形状构成。 这些形状的格式是：

在 1 x 1 假象方形网格上定义符号，其中 0,0 在左下角，1,1 在右上角。 但是，它们并不受限于这个网格。 您也可以使用大于 1.0 和小于 0.0 的数字。

以下是方形网格的示例，它的坐标从 0,0 到 1,1：

如何在方形网格上定义线的示例：
