螺纹准则

遵循以下准则进行操作，以避免错误。

仅创建一条从原点开始的竖直中心线。

SOLIDWORKS 仅使用一条竖直中心线来定义螺纹的螺距并将忽略其他项。 如果您绘制多条中心线，则您可能无法确定正在使用的中心线。

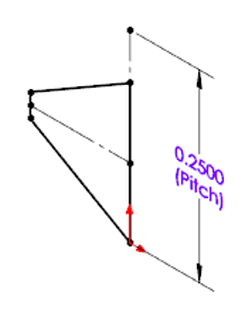

确保中心线比轮廓更长。

请确保中心线比轮廓更长。 螺距的高度必须大于圈数之间的轮廓。 否则，这些圈数之间可能会彼此相交。

螺距在英寸和公制单位中以不同的方式定义。

当您以英寸为单位定义螺纹时，将根据每度量单位的圈数（例如每英寸的螺纹数）定义螺距。

当您以公制单位定义螺纹时，将根据每圈的度量单位数（例如每个螺纹的毫米数）定义螺距。

如果您未创建中心线，SOLIDWORKS 会将螺距假定为模型每单位长度为一圈（例如每英寸一个螺纹或每个螺纹一毫米）。

仅在草图中创建一个闭合轮廓。

SOLIDWORKS 仅可使用一个闭合轮廓来定义螺纹。 在草图中创建多个闭合轮廓会导致错误。

SOLIDWORKS 在一个配置中仅使用一个活动草图。

SOLIDWORKS 将使用第一个活动草图并忽略其他项。 仅保留一个草图并抑制所有其他草图，以便您可以确定 SOLIDWORKS 用于创建螺纹的草图。

覆盖默认直径和螺距时需格外小心。

螺纹 PropertyManager 让您可以覆盖默认直径和螺距。 确保您的更改不会产生错误，例如由于定义了与圆柱直径不一致的螺纹直径而导致错误。 如果您导致出错，您可通过使用螺距覆盖控件来将直径和螺距还原为默认值。

不要从轮廓名称下结论。

轮廓名称代表轮廓形状，但不一定能代表其所创建的几何体。 不要假定轮廓名称能够指示螺纹最终几何体。

使用库特征零件来创建轮廓。

从头开始创建轮廓时，需要使用“库特征零件”方法开始，或者使用 SOLIDWORKS 软件提供的轮廓入手。

务必小心空间几何关系，尤其是切除和偏移。

在更改轮廓时不要使螺纹与基础形状不一致。 例如，您的一个包含切除螺纹的轮廓可正常用于轴上，但却不能应用到孔上，因此您可能需要更改为孔拉伸。 或者，您的一个轮廓可正常使用，但偏移过大而使得无法与基础轴接触。 如果您在更改偏移后收到错误消息，还原更改并尝试更小的偏移值。
