范例 - 平展曲面

要平展曲面：

  1. 在打开的零件中，单击平铺 （曲面工具栏）或插入 > 曲面 > 平铺。
    将显示平铺 PropertyManager。
  2. 在图形区域或从 FeatureManager 设计树中选择面。

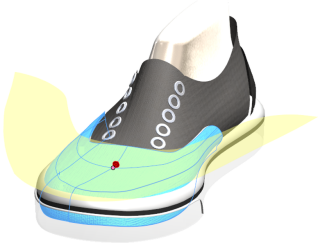

  3. 然后选择顶点。

    将出现平铺曲面的预览。

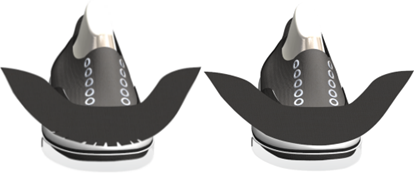

  4. 在 PropertyManager 中，单击释放槽切除。

    您可选择曲线或草图作为切除来释放平铺曲面中的应力。 在本示例中，草图实体垂直于边线。

    您还可选择是否要包含释放槽切除。

  5. 您还可将其他草图实体、曲线或线转置到平铺曲面。 但是，您不能修改平铺曲面特征中的草图。 要使用其他草图中的实体，请使用转换实体引用工具。

  6. 要添加变形图块，右键单击图形区域中的平铺曲面，然后选择变形图块。
