尺寸值 PropertyManager

若要開啟此 PropertyManager：

選擇一個或多個尺寸。

如果您選擇了多個尺寸，就只能使用可套用至全部所選尺寸的屬性。

尺寸協助工具

可讓您使用 智慧型 或 DimXpert (用於工程圖) 尺寸標註功能來標註工程圖的尺寸。 按一下 DimXpert 來存取 DimXpert (用於工程圖) 及 自動標註尺寸 標籤。

	智慧型尺寸標註(M)	讓您使用 智慧型尺寸 工具來產生尺寸。
	快速標註尺寸	讓您啟用或停用快速尺寸選擇器。 選擇來啟用；清除來停用。 此設定會存續於各工作階段中。
	DimXpert	讓您套用尺寸以完全定義製造特徵 (複製排列、溝槽、凹陷、圓角等)，並使用工程圖的 DimXpert 來定位尺寸。

樣式

樣式

公差/精度

	標註值	在目前所選尺寸中選擇一個值。這可供在標註中具有多個值的尺寸使用。
	公差類型	從清單中選擇。 可用選擇視尺寸類型而有所不同。 請參閱尺寸公差及精度範例。
	最大變異
	最小變異
	單位精度	從清單中為尺寸值選擇小數點後的位數。
	公差精度	為公差值從清單中選擇小數點後的位數。
	連結精度與模型	對於輸入的尺寸，將單位或公差精度的變更，設定為使用模型的參數。
	模型組態 (僅適用於零件及組合件)。	僅將尺寸公差套用至從動尺寸特定的模型組態。
	分類 ( (、配合公差 或 配合 (僅有公差)。)	當您選擇孔配或軸配（下方），會根據類別過濾其他分類的清單（孔配 或軸配）。
	孔配 及 軸配 (配合、配合公差 或 配合 (僅有公差))。	從清單中選擇或輸入任何文字。 如果您指定了孔配或最小極限公差 (不可同時指定兩者)，那麼在配合公差或配合 (僅有公差) 類型中就可以使用雙向公差 (孔配及最小極限公差)。
	配合公差顯示 ( (、配合公差 或 配合 (僅有公差)。)	顯示直線分隔堆疊 顯示無直線分隔堆疊 直線顯示
	顯示括弧	括弧可用於 雙向公差、對稱公差 及 配合公差 公差類型。 如果您指定 孔配 或 軸配，但不是指定兩者，則括弧可用於 配合公差。

第二公差/精度

可供導角尺寸 使用。 請參閱將導角尺寸插入工程圖中。

主要值

主要值 會顯示以驅動尺寸，且可以變更以修改模型。 您可以取代尺寸值。 對於未被參考的尺寸，您可以變更尺寸名稱。 從動（參考）尺寸列出值及名稱，但您不能變更它們。

	名稱	所選尺寸的名稱。
	尺寸值	所選尺寸的值。
	取代值	選擇後可取代主要值並輸入一個新值。 如果您清除取代值，尺寸會回到其原始值，但會保留公差。 當幾何變更時，取代值不會自動更新。 原始值 取代值
	反轉方向(R)	在正與負之間變更尺寸的方向。
	模型組態 (僅適用於零件及組合件)。	將主要值資料套用到特定模型組態。

尺寸標註文字

	加入括弧	您可以用括弧或不用括弧來顯示從動 (參考) 尺寸。根據預設會以括弧來顯示。
	尺寸置中	當您在尺寸界線間拖曳文字時，尺寸文字會抓取到尺寸界線的中央。
	檢查尺寸
	偏移文字	使用導線來從尺寸線偏移尺寸文字。
	文字	尺寸會自動出現在文字方塊中間，以 <DIM>表示。 將游標放在文字方塊的任意處，即可插入文字。 如果您刪除 <DIM>，可以按一下加入數值 (XX.XX) 來重新插入值。 對某些類型的尺寸，額外的文字自動出現。 例如，柱孔的孔標註顯示鑽孔的直徑及深度 (<MOD-DIAM><DIM><HOLE-DEPTH>xx)。 在異型孔精靈中為鑽孔產生的鑽孔標註會顯示來自於異型孔精靈的資訊。 您可以編輯文字，並插入來自 標註變數 對話方塊的變數。
		針對含實導線和對正文字的 ISO 草稿標準尺寸，您可使用「尺寸文字」欄位，將文字放置在尺寸線的上下方，或將雙尺寸文字分割在線性、直徑和半徑尺寸的尺寸線的上下方。 只有在 工具 > 選項 > 文件屬性 > 尺寸 將尺寸的文字位置設為實導線，對正文字時，才能分割文字。 使用第二個文字方塊將文字放置在實體尺寸線下方。 可以分別在頂面和底面各自套用括弧和檢查輪廓線。

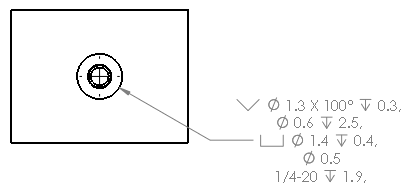

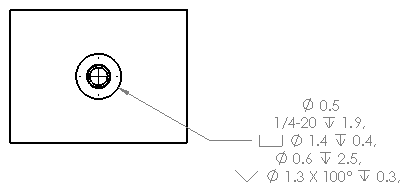

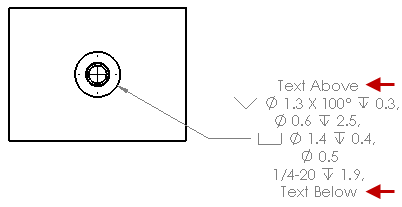

	反轉標註順序	反轉使用進階異型孔工具產生之鑽孔的標註順序。 反轉標註順序已選擇 反轉標註順序已清除 您可以包含其他文字，藉此定義特徵中的標註。 在上方文字與下方文字中輸入要包含的文字。
	切換近端和遠端訊息	選擇以切換近端和遠端文字字串。
	調整	您可以水平調整文字，針對某些標準，您還可以垂直調整導線。 向左調整 、向中調整 、向右調整 向左調整     向右調整 向上調整 、、向下調整 向上調整 置中調整 向下調整
	符號	在您需要標準符號的地方按一下以放置游標。 按一下符號圖示，或按一下進階來存取符號圖庫。 請參閱使用符號圖庫。
	導角尺寸顯示	距離 X 距離 距離 X 角度 角度 X 距離 C 距離 僅適用於 45° 角的導角。

雙重單位尺寸

指定尺寸要同時以文件的單位系統及另一尺寸單位來加以顯示。兩個單位都是在 文件屬性 - 單位 中指定。您在 文件屬性 - 尺寸 中設定替換單位於何處顯示。雙重單位尺寸會顯示在尖括號中。

	單位精度	從清單中為尺寸值選擇小數點後的位數。
	公差精度	為公差值從清單中選擇小數點後的位數。
	連結精度與模型	對於輸入的尺寸，將第二個單位的單位或公差精度變更，設定為使用模型的參數。
	捨入 0.5 (捨去)	控制每個個別尺寸的往零捨入。
	分割	選擇要設定的新尺寸與雙重單位尺寸，以顯示完整的尺寸線上方及下方分割。 在工具 > 選項 > 文件屬性 > 尺寸中將尺寸的文字位置設為實導線，對正文字時，才能分割文字。
