文件屬性 - 輔助視圖標示

您可以為輔助視圖標示指定文件層級的草稿設定。

開啟這個頁面：

在工程圖開啟時，按一下選項 (「標準」工具列)，選擇文件屬性標籤，然後選擇視圖 > 輔助視圖。

整體草稿標準

整體草稿標準 繼承自所選的草稿標準頁面設定。

基本輔助視圖標準

基本輔助視圖標準
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

線條樣式

線條樣式 選擇： 一個樣式。
線條粗細 選擇： 一種粗細或是選擇自訂大小然後輸入粗細。

輔助箭頭文字

字型

按一下以修改字型。

視圖標示文字

字型

按一下以修改字型。

視圖標示文字的範例

標示選項

根據標準 選取此選項以滿足基本標準。 清除此選項以修改視圖標示參數：
  • 名稱。 選擇要顯示在視圖標示中的標題，或自行輸入標題。
  • 標示。 選擇標示的字母相對應於出現在父視圖標示中的標示方式。
  • 旋轉。 設定視圖旋轉角度的外觀。
  • 比例。 選擇比例的標示，或自行輸入標示。
  • 分隔字元。 選擇比例顯示選項：
    • 要以分隔字元分隔的兩個數字來呈現比例，請選擇：
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • 要以兩個數字的比率呈現比例，同時後面接著 X，請選擇 # X。
    • 要隱藏比例，請選擇 <無> 。
  • 移除冒號 (:) 周圍比例中的空間 及斜線(/)。 選擇以在比例標示中移除空間。
  • 標示顯示選項：
    • 堆疊。 顯示名稱與標示堆疊在比例頂端的視圖標示。
    • 成行。 在同一行上顯示名稱和標示。
於視圖上方顯示標示 選取此選項以顯示視圖上方的標示。
包括新視圖的位置標示 選取此選項以自動將位置標示加入輔助視圖及視圖箭頭。

視圖指標

旋轉視圖至水平對正圖頁 選擇顯示輔助視圖至水平對正圖頁，然後選擇旋轉方向：
  • 順時針
  • 逆時針
視圖指標 選擇一個：
  • 箭頭方法

  • 與剖面相同

視圖指標範例

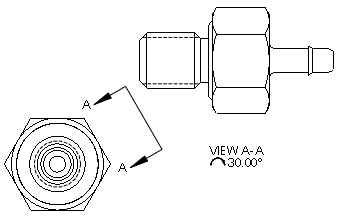

沒有選擇旋轉視圖至水平對正圖頁

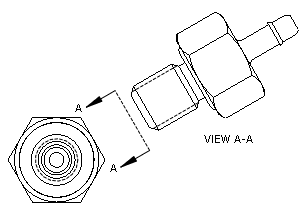

已選擇旋轉視圖至水平對正圖頁以及順時針
已選擇旋轉視圖至水平對正圖頁以及逆時針

標示選項的範例

名稱 視圖
輔助視圖
<無>
標籤 X
X-X
X X
<無>
比例 比例
比例:
<無>
分隔字元 X:X
X/X
(X/X)
(X:X)
# X
<無>

圖層

圖層
選取一個圖層。
您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。
視圖標示文件圖層設定會取代視圖標示線條樣式設定。
