範例：拔模面行進方式使用中立面作為拔模類型

使用中立面做為拔模類型，您可以對某些外部面、所有外部面、某些內部面、所有內部面、相切的面，或內部面與外部面的組合做拔模。在 PropertyManager 中的拔模面之下，從如下的拔模面行進方式值中選擇。

中立面 是當您產生模具時，選擇用來決定起模方向的平面或面。

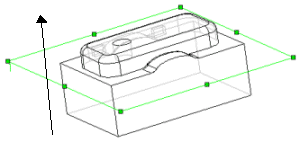

所選平面的 Z 軸方向是零件從模具脫出的方向。反轉方向 變更拔模的方向，不是起模的方向。在下列的範例中，平面 1是中立面，並有箭頭表示起模方向。



拔模面行進方式 描述 在圖面中的選擇 拔模結果
無 只有所選的面才進行拔模。在所有範例中，上方的面被用來做為中立面。
沿相切面 將拔模延伸至所有與所選面相切的面。(面相接的地方會成圓角)。

外部面包括您在基材-伸長所選的任何面。

所有面 所有與中立面相鄰的面以及自中立面伸長的面都作拔模。

內部面包括在三個填料-伸長上的任何面。

內部的面 所有自中立面伸長的內部面都作拔模。
外部的面 所有與中立面相鄰的外部面都作拔模。
