寬度結合

寬度結合會限制兩個平坦面之間的標籤。

寬度參考可以包括：

• 兩個相互平行的平坦面
• 兩個不相互平行的平坦面（含有或不含拔模）

薄板頁參考可以包括：

• 兩個相互平行的平坦面
• 兩個不相互平行的平坦面（含有或不含拔模）
• 一個圓柱面或軸

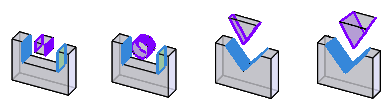

範例：

加入寬度結合︰

1. 按一下結合 (在組合件工具列上)，或按一下插入 > 結合。
2. 在進階結合下按一下寬度 。
3. 在結合選擇之下：
   1. 為寬度選擇選擇兩個平坦面。
   2. 為薄板頁選擇選擇兩個平坦面，或一個圓柱面或軸。
4. 在進階結合之下，選擇下列其中一個限制：

   選項	敘述
   置中	將薄板頁置於溝槽寬度的正中間。
   自由	讓零組件在相對於零組件的所選面或基準面限制內自由移動。
   標註尺寸	設定從一組選擇面或平面到最接近之相對面或平面的距離或角度尺寸。
   百分比	根據一個百分比數值的尺寸來設定距離或角度，從一組選擇組至另一個選擇組的中心。

5. 按一下 。
   零組件會對正，使薄板頁在溝槽面之間結合。 薄板頁可以沿著溝槽的中心基準面平移，並繞著垂直於中心基準面的軸旋轉。 寬度結合會阻止薄板頁從一邊平移或旋轉至另一邊。
