在繪圖中顯示隱藏或排除的本體

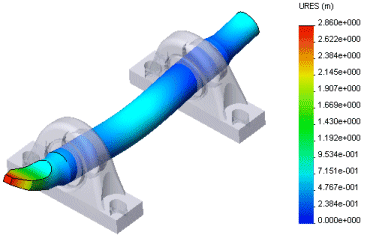

描繪含有隱藏或排除本體的組合件之結果時,只要適當控制隱藏或排除本體的透明度而以半透明色彩顯示,您可以檢視完整組合件關聯中呈現出其他零組件的結果。

  1. 在含有一或多個隱藏零組件的組合件文件中,描繪所需的結果。
  2. 用右鍵按一下繪圖圖示,並選擇設定
  3. 在 PropertyManager 中,選擇顯示隱藏的本體顯示排除的本體
  4. 選擇下列之一︰
    • 半透明 (單一色彩) 以您所選的單一色彩顯示所有的隱藏零件。您可以拖曳滑桿來調整透明度。
    • 半透明 (零件色彩) 以隱藏零件的塗彩模式色彩顯示。您可以拖曳滑桿來調整透明度。
  5. 按一下
