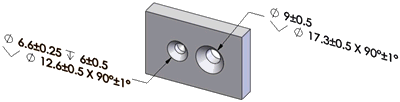

DimXpert 大小尺寸支援的特徵 特徵 範例和尺寸類型 填料 直徑 導角 角度-距離 距離-距離 DimXpert 會使用定義 SOLIDWORKS 導角的方法來設定導角尺寸。 由拓樸所辨識的導角會設定尺寸為「距離-距離」。 圓錐 一組外部或內部圓錐必須具有相同的夾角，並位於共同的基準面上。 圓柱 半徑 特徵 範例和尺寸類型 圓角 半徑 相交圓 在圓錐與基準面的交點處導出的圓形。 該圓錐必須垂直於基準面，且不能透過橢圓產生。 該圓錐與基準面可能會被圓角或導角中斷。 柱孔 鑽孔直徑和深度（給定深度時） 柱孔直徑和深度 錐孔 鑽孔直徑和深度（給定深度時） 錐孔直徑和角度 特徵 範例和尺寸類型 簡易直孔 直徑和深度 (給定深度時)，或是螺紋指定和深度 (給定深度時) 凹口 長度、寬度和深度 (給定深度時) 在 DimXpert 選項對話方塊中指定尺寸類型。 寬度 寬度 特徵 範例和尺寸類型 球形 上層主題DimXpert 大小尺寸 使用 DimXpert 大小尺寸
