強調輪廓

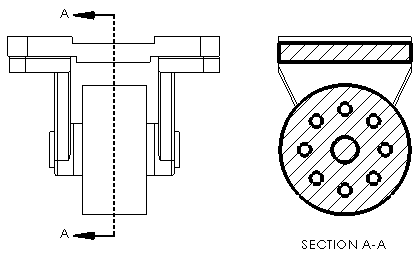

在剖面視圖中,您可以強調切割面的輪廓線 (符合 ISO 128-50)。這通常會將面的輪廓線設定為比剖面視圖中的其他模型線更粗。

在剖面視圖中強調輪廓

若要剖面視圖中強調輪廓:

  1. 在工程圖中選擇剖面視圖。
  2. 在 PropertyManager 的剖面視圖下,選擇強調輪廓
  3. 按一下

設定強調輪廓的線條型式

若要設定強調輪廓的線條型式:

  1. 在工程圖中,按一下工具 > 選項 > 文件屬性 > 線條型式
  2. 在對話方塊的邊線類型中,選擇強調的剖面輪廓
  3. 設定選項。
  4. 按一下確定
