移動零組件 移動零組件時可以加入 SmartMates。 您無法移動一個位置已固定或完全定義的零組件。 您只能在結合關係所允許的自由度內移動零組件。 上層主題移動和旋轉零組件 旋轉零組件 暫時固定或分組零組件 碰撞偵測 具體動態 視訊：具體動態輸送帶範例 動態間隙 移動確認對話方塊 從移動零組件 PropertyManager 來加入 SmartMates 拖曳來移動零組件 拖曳來移動零組件： 在圖面中拖曳零組件。 零組件在其自由度內移動。 要避免此種行為，請清除在拖曳來移動零組件選項系統選項 > 組合件 > 內的 > 拖曳來移動零組件。 使用三度空間參考來移動零組件 使用三度空間參考來移動零組件： 用右鍵按一下零組件，然後選擇與三度空間參考一起移動。 拖曳三度空間參考的組成： 拖曳一個臂可沿臂的軸來拖曳零組件。 拖曳一個環可沿環的平面拖曳零組件。 要輸入特定的座標或距離，在中心球體上按右鍵，然後從下列選項中選擇： 選項 敘述 顯示平移 XYZ 方塊 移動零組件至指定的 XYZ 座標。 顯示平移 Delta XYZ 方塊 依指定的量移動零組件。 在圖面中按一下來關閉三度空間參考。 移動或對正三度空間參考： 拖曳中心球體可自由的拖曳三度空間參考。 Alt + 拖曳中心球體或一個臂並將其置放在一個邊線或面上來將三度空間參考與邊線或面對正。 在中心球體上按右鍵，然後選擇「對正於」、「與零組件的原點對正」或「與組合件的原點對正」。 使用 PropertyManager 來移動零組件 使用 PropertyManager 來移動零組件： 按一下移動零組件 (組合件工具列)，或工具 > 零組件 > 移動。 移動零組件 PropertyManager 出現且游標的形狀變為 。 在圖面中選擇一個或多個零組件。 從移動 清單中選擇項目，以下列方式之一移動零組件： 選項 敘述 自由拖曳 選擇零組件並沿任何方向拖曳。 沿組合件 XYZ 選擇零組件並沿組合件的 X、Y 或 Z 方向拖曳。圖面中顯示的座標系統能夠協助您確定方位。如要選擇沿其拖曳的軸，請在拖曳前在靠近此軸的位置按一下。 沿圖元 選擇圖元，然後選擇零組件以沿著該圖元拖曳。如果圖元是一條直線、邊線或軸，所移動的零組件具有一個自由度。如果圖元是一個基準面或平坦的面，所移動的零組件具有兩個自由度。 由 Delta XYZ 在 PropertyManager中鍵入 X、Y 或 Z 的值，然後按一下套用。零組件按照指定的數值移動。 到 XYZ 位置 選擇零組件的一點，在 PropertyManager 中鍵入 X、Y 或 Z 座標，然後按一下套用。零組件的點移動到您指定的座標。如果所選的不是頂點或點，則零組件的原點會被置於所指定的座標處。 當移動零組件工具啟用時，您可以在選擇並移動一或一組零組件後再選擇另一個或一組零組件。 在進階選項之下，選擇此模型組態來僅套用零組件的移動到啟用的模型組態。 按一下 或當完成時再按一下移動零組件 。
移動零組件 移動零組件時可以加入 SmartMates。 您無法移動一個位置已固定或完全定義的零組件。 您只能在結合關係所允許的自由度內移動零組件。 上層主題移動和旋轉零組件 旋轉零組件 暫時固定或分組零組件 碰撞偵測 具體動態 視訊：具體動態輸送帶範例 動態間隙 移動確認對話方塊 從移動零組件 PropertyManager 來加入 SmartMates 拖曳來移動零組件 拖曳來移動零組件： 在圖面中拖曳零組件。 零組件在其自由度內移動。 要避免此種行為，請清除在拖曳來移動零組件選項系統選項 > 組合件 > 內的 > 拖曳來移動零組件。 使用三度空間參考來移動零組件 使用三度空間參考來移動零組件： 用右鍵按一下零組件，然後選擇與三度空間參考一起移動。 拖曳三度空間參考的組成： 拖曳一個臂可沿臂的軸來拖曳零組件。 拖曳一個環可沿環的平面拖曳零組件。 要輸入特定的座標或距離，在中心球體上按右鍵，然後從下列選項中選擇： 選項 敘述 顯示平移 XYZ 方塊 移動零組件至指定的 XYZ 座標。 顯示平移 Delta XYZ 方塊 依指定的量移動零組件。 在圖面中按一下來關閉三度空間參考。 移動或對正三度空間參考： 拖曳中心球體可自由的拖曳三度空間參考。 Alt + 拖曳中心球體或一個臂並將其置放在一個邊線或面上來將三度空間參考與邊線或面對正。 在中心球體上按右鍵，然後選擇「對正於」、「與零組件的原點對正」或「與組合件的原點對正」。 使用 PropertyManager 來移動零組件 使用 PropertyManager 來移動零組件： 按一下移動零組件 (組合件工具列)，或工具 > 零組件 > 移動。 移動零組件 PropertyManager 出現且游標的形狀變為 。 在圖面中選擇一個或多個零組件。 從移動 清單中選擇項目，以下列方式之一移動零組件： 選項 敘述 自由拖曳 選擇零組件並沿任何方向拖曳。 沿組合件 XYZ 選擇零組件並沿組合件的 X、Y 或 Z 方向拖曳。圖面中顯示的座標系統能夠協助您確定方位。如要選擇沿其拖曳的軸，請在拖曳前在靠近此軸的位置按一下。 沿圖元 選擇圖元，然後選擇零組件以沿著該圖元拖曳。如果圖元是一條直線、邊線或軸，所移動的零組件具有一個自由度。如果圖元是一個基準面或平坦的面，所移動的零組件具有兩個自由度。 由 Delta XYZ 在 PropertyManager中鍵入 X、Y 或 Z 的值，然後按一下套用。零組件按照指定的數值移動。 到 XYZ 位置 選擇零組件的一點，在 PropertyManager 中鍵入 X、Y 或 Z 座標，然後按一下套用。零組件的點移動到您指定的座標。如果所選的不是頂點或點，則零組件的原點會被置於所指定的座標處。 當移動零組件工具啟用時，您可以在選擇並移動一或一組零組件後再選擇另一個或一組零組件。 在進階選項之下，選擇此模型組態來僅套用零組件的移動到啟用的模型組態。 按一下 或當完成時再按一下移動零組件 。

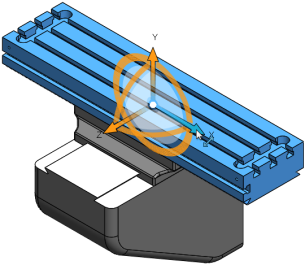

使用三度空間參考來移動零組件 使用三度空間參考來移動零組件： 用右鍵按一下零組件，然後選擇與三度空間參考一起移動。 拖曳三度空間參考的組成： 拖曳一個臂可沿臂的軸來拖曳零組件。 拖曳一個環可沿環的平面拖曳零組件。 要輸入特定的座標或距離，在中心球體上按右鍵，然後從下列選項中選擇： 選項 敘述 顯示平移 XYZ 方塊 移動零組件至指定的 XYZ 座標。 顯示平移 Delta XYZ 方塊 依指定的量移動零組件。 在圖面中按一下來關閉三度空間參考。 移動或對正三度空間參考： 拖曳中心球體可自由的拖曳三度空間參考。 Alt + 拖曳中心球體或一個臂並將其置放在一個邊線或面上來將三度空間參考與邊線或面對正。 在中心球體上按右鍵，然後選擇「對正於」、「與零組件的原點對正」或「與組合件的原點對正」。
使用 PropertyManager 來移動零組件 使用 PropertyManager 來移動零組件： 按一下移動零組件 (組合件工具列)，或工具 > 零組件 > 移動。 移動零組件 PropertyManager 出現且游標的形狀變為 。 在圖面中選擇一個或多個零組件。 從移動 清單中選擇項目，以下列方式之一移動零組件： 選項 敘述 自由拖曳 選擇零組件並沿任何方向拖曳。 沿組合件 XYZ 選擇零組件並沿組合件的 X、Y 或 Z 方向拖曳。圖面中顯示的座標系統能夠協助您確定方位。如要選擇沿其拖曳的軸，請在拖曳前在靠近此軸的位置按一下。 沿圖元 選擇圖元，然後選擇零組件以沿著該圖元拖曳。如果圖元是一條直線、邊線或軸，所移動的零組件具有一個自由度。如果圖元是一個基準面或平坦的面，所移動的零組件具有兩個自由度。 由 Delta XYZ 在 PropertyManager中鍵入 X、Y 或 Z 的值，然後按一下套用。零組件按照指定的數值移動。 到 XYZ 位置 選擇零組件的一點，在 PropertyManager 中鍵入 X、Y 或 Z 座標，然後按一下套用。零組件的點移動到您指定的座標。如果所選的不是頂點或點，則零組件的原點會被置於所指定的座標處。 當移動零組件工具啟用時，您可以在選擇並移動一或一組零組件後再選擇另一個或一組零組件。 在進階選項之下，選擇此模型組態來僅套用零組件的移動到啟用的模型組態。 按一下 或當完成時再按一下移動零組件 。
