使用線性與點圖元切片標準 SOLIDWORKS BREP 本體

使用線性與點圖元切片標準 SOLIDWORKS BREP 本體：

  1. 開啟一個標準 SOLIDWORKS BREP 本體的模型。

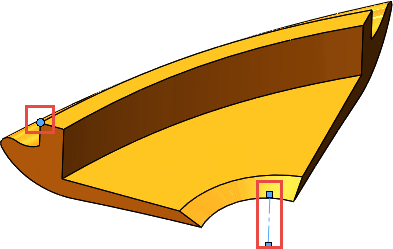

  2. 在圖面中，Ctrl + 選擇一個線性和點圖元。
  3. 按一下插入 > 切片 。

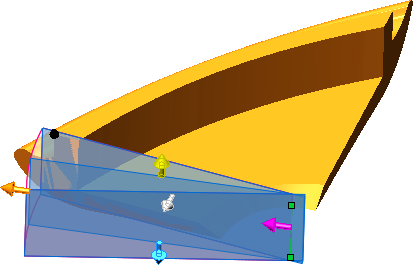

  4. 在 PropertyManager 中指定選項。

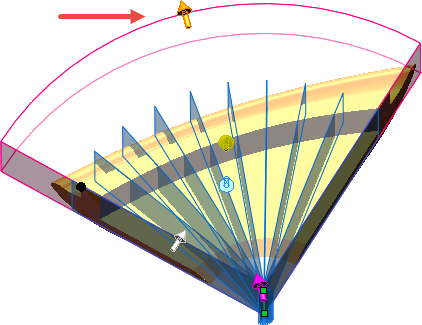

  5. 拖曳橙色控制點，用邊界方塊包住整個模型。


    使用視角方位 (立即檢視工具列) 工具來確保邊界方塊包含整個模型。

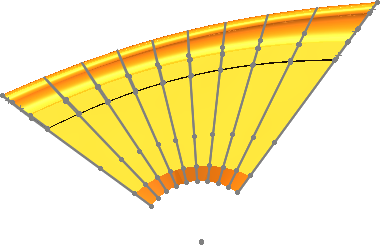

  6. 在 PropertyManager 中，選擇預覽切片 (較慢) 來預覽每一個切片平面的每一個個別切片。


  7. 按一下 。
