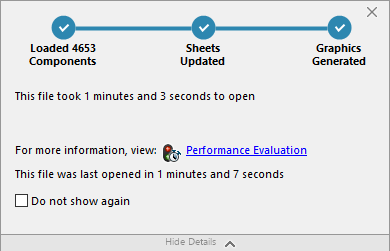

在您開啟工程圖時，工程圖開啟進度指示器會提供操作狀態的相關資訊。
針對超過 60 秒才開啟的工程圖，指示器會在工程圖開啟後保持開啟。
這個指示器會提供關於下列操作的資訊：
| 載入零組件 |
載入零件或最上層組合件及參考文件。 顯示已開啟的零組件數目及模型中的檔案總數。 |
| 更新工程圖 |
更新模型，包括結合、組合件特徵、複製排列及關聯中的模型。 如果工程圖有多張圖頁，則會顯示圖頁總數以及正在更新哪一張圖頁。 按一下略過剩餘項目可在載入目前圖頁之後中斷載入圖頁。 |
| 更新圖形 |
產生圖形。 |
| 經過時間 |
顯示開啟工程圖所需的時間長短。 |
| 上次開啟時間 |
顯示上次開啟工程圖時開啟工程圖所需的時間。 針對組合件工程圖，上次開啟時間操作專屬於組合件模式。 此資訊會針對大型組合件模式、輕量抑制模式及解除抑制模式來儲存。
|
在開啟工程圖後，按一下指示器對話方塊中的效能評估，以檢視開啟工程圖特定的效能資訊。 若要稍後再檢視效能資訊，請按一下。
您可以選擇不要再次顯示來抑制工程圖開啟進度指示器。 若要恢復進度指示器，請按一下，然後選擇工程圖開啟進度指示器。
