Tuto volbu lze použít pouze, když jsou všechny vybrané plochy válcové. Každá plocha musí mít jinou osu. Radiální, obvodové a axiální směry pro každou plochu jsou založeny na jejich vlastní ose.
| Atribut
|
Hodnota
|
|---|
| Možné stupně volnosti pro objemové sítě
|
3 posunutí
|
| Možné stupně volnosti pro sítě skořepin
|
3 posunutí a 3 rotace
|
| Dostupné stupně volnosti pro pruty
|
3 posunutí
|
| 3D značka
|
|
|
| přesunutí
|
rotace
|
|
| Volitelné entity
|
Pouze válcové plochy
|
| Posunutí
|
 Radiální
 Obvodová
 Axiální
|
| Rotace (pouze pro skořepiny)
|
Kolem radiálního směru
Kolem obvodového směru
Kolem axiálního směru
|

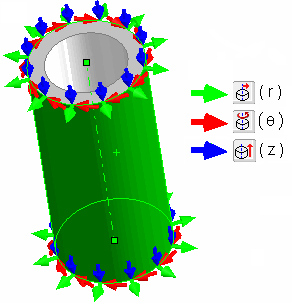

Směry radiální (r), obvodový (θ) a axiální přidružené k válcové ploše jsou vidět na následujícím obrázku.
Příklad
Předpokládejme, že máte válcovou plochu, jejíž osa je koaxiální vůči globální ose Z.
- Pokud omezíte válcovou plochu pouze v radiálním směru: plocha se bude moci volně pohybovat ve směru osy Z a otáčet se kolem osy Z. Všechny další čtyři pohyby tuhého tělesa budou potlačeny.
- Pokud omezíte válcovou plochu pouze v obvodovém směru: plocha se bude moci volně pohybovat ve směru osy Z. Všechny další čtyři pohyby tuhého tělesa budou potlačeny. Konkrétně se plocha nebude moci otáčet kolem osy Z.
- Pokud omezíte válcovou plochu pouze v axiálním směru: plocha se nebude pohybovat ve směru osy Z. Nebude se ani otáčet ve směrech X a Y. Nadále se bude volně posunovat ve směrech os X a Y a otáčet se ve směru osy Z. Budou tedy potlačeny jen tři pohyby tuhého tělesa.
Když je potlačen pohyb tuhého tělesa v určitém směru, neznamená to, že se válcová plocha v tomto směru poněkud nezdeformuje. Znamená to, že válcová plocha se v příslušném směru nemůže volně pohybovat jako celek.
|
|

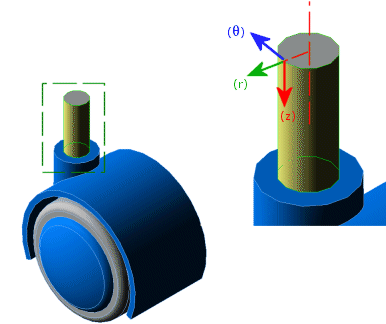

| Předpokládejme, že jsou v modelu dva závleky. Pomocí volby Na válcové ploše lze nastavit axiální posunutí (z) a radiální posunutí (r) kolíků závleku na nulu. Kolíky mohou volně rotovat v obvodovém směru (Θ). |
|
|
| Síť skořepiny dílu.
|
Pomocí volby Na válcové ploše lze nastavit axiální posunutí (z) a radiální posunutí (r) plochy skořepiny na nulu. Plocha může volně rotovat v obvodovém směru (Θ). |
