Liste des efforts dans les poutres

Pour accéder à ce PropertyManager, exécutez une étude Simulation avec poutres. Cliquez avec le bouton droit de la souris sur Résultats et sélectionnez Liste des efforts dans les poutres.

Liste

	Forces	Affiche les valeurs axiales, de cisaillement, de moment (dans les directions 1 et 2) et du moment de torsion (moment autour de la direction axiale).
	Contraintes	Affiche les valeurs axiales, de flexion et de cisaillement (autour des directions 1 et 2 des poutres), de torsion, de limite supérieure axiale et de contrainte de flexion. Seules les forces et contraintes axiales sont disponibles pour les structures à barres.
	Unités	Affiche les forces en utilisant comme unités N, lbf ou kgf. Affiche les contraintes en utilisant comme unités N/m^2, psi ou kgf/cm^2.

Intervalle des poutres

Entrez une valeur sous Début et Fin pour afficher les résultats obtenus pour un sous-ensemble de poutres dans le modèle. Les numéros correspondent à la liste dans le dossier Poutres de l'arbre d'études Simulation.

	Forces	Affiche les valeurs axiales, de cisaillement, de moment (dans les directions 1 et 2) et du moment de torsion (moment autour de la direction axiale).
	Contraintes	Affiche les valeurs axiales, de flexion et de cisaillement (autour des directions 1 et 2 des poutres), de torsion, de limite supérieure axiale et de contrainte de flexion. Seules les forces et contraintes axiales sont disponibles pour les structures à barres.
	Unités	Affiche les forces en utilisant comme unités N, lbf ou kgf. Affiche les contraintes en utilisant comme unités N/m^2, psi ou kgf/cm^2.

Boîtes de dialogue Liste des forces et Liste des contraintes

	Afficher les valeurs extrêmes uniquement	N'affiche que les valeurs extrêmes sur la longueur du corps de la poutre.
	Afficher uniquement les points d'arrivée des poutres	Affiche seulement les résultats aux points d'extrémité de chaque corps de poutre.
	Unités	Affiche les forces en utilisant comme unités N, lbf ou kgf. Affiche les contraintes en utilisant comme unités N/m^2, psi ou kgf/cm^2.
	Nom de la poutre	Affiche le nom de la poutre correspondant au corps de poutre listé dans le dossier Poutres de l'arbre d'études Simulation.

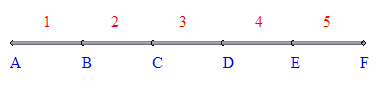

	Elément	Affiche le numéro de l'élément.
	Fin	Affiche les deux nœuds d'extrémité de chaque élément.
	Enregistrer	Enregistre le tableau dans un fichier Excel (*.csv) ou dans un fichier texte (*.txt). Vous pouvez également copier une partie du tableau dans Microsoft Excel ou dans un éditeur de texte. Sélectionnez un ensemble de cellules, cliquez à l'aide du bouton droit de la souris et sélectionnez Copier.
