Vous pouvez utiliser cette option uniquement lorsque toutes les faces sélectionnées sont sphériques. Chaque face peut avoir un centre différent. Les directions radiale, de longitude et de latitude pour chacune des faces reposent sur leur propre centre.
| Attribut
|
Valeur
|
|---|
| DDL possibles pour les maillages volumiques
|
3 translations
|
| DDL possibles pour les maillages avec coques
|
3 translations et 3 rotations
|
| DDL possibles pour les barres
|
3 translations
|
| Symbole 3D
|
|
|
| translation
|
rotation
|
|
| Entités sélectionnables
|
Faces sphériques uniquement
|
| Translations
|
 Radiale
 Longitude
 Latitude
|
| Rotations (pour les coques uniquement)
|
Autour de la direction radiale
Autour de la direction de longitude
Autour de la direction de latitude
|

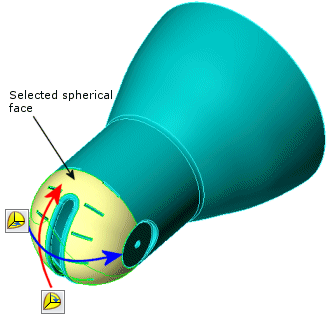

Les directions radiale, de longitude et de latitude d'une face sphérique sont illustrées par la figure. Utilisez l'option Aperçu pour identifier les directions de longitude et de latitude.
