Exemple - Mise à plat d'une surface

Pour mettre une surface à plat :

  1. Dans une pièce ouverte, cliquez sur Déplier (barre d'outils Surfaces) ou Insertion > Surface > Déplier.
    Le PropertyManager Déplier s'affiche.
  2. Sélectionnez des faces dans la zone graphique ou dans l'arbre de création FeatureManager.

  3. Puis, sélectionnez un sommet.

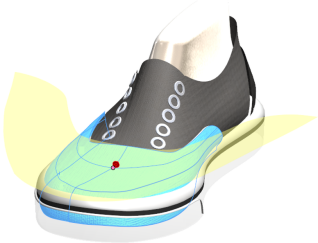

    Un aperçu de la surface mise à plat s'affiche.

  4. Dans le PropertyManager, cliquez sur Coupes de grugeage.

    Vous pouvez sélectionner des courbes ou des esquisses en tant que coupes pour éliminer la contrainte dans la surface mise à plat. Dans cet exemple, les entités d'esquisse sont perpendiculaires à l'arête.

    Vous pouvez également choisir d'inclure des coupes de grugeage ou pas.

  5. Vous pouvez transposer des entités d'esquisse supplémentaires, telles que des courbes et des lignes, pour une surface dépliée. Cependant, vous ne pouvez pas modifier l'esquisse dans une surface dépliée. Pour utiliser les entités dans d'autres esquisses, utilisez l'outil Convertir les entités.

  6. Pour ajouter un tracé de déformée, cliquez avec le bouton droit de la souris sur la surface dépliée dans la zone graphique et sélectionnez Tracé de déformée.
