PropertyManager Contraintes d'assemblage

Filtres de contraintes

Utilisez les filtres de contraintes pour cacher ou montrer les types de contraintes.

Bouton coincident.png Coïncidente
Bouton concentric.png Coaxiale
Bouton dim_lin_horiz.png Distance
Bouton tangent.png Tangente
  Afficher les tendances Montre les limites imposées des répétitions. Lorsque cette option est désactivée, les limites imposées de chaque occurrence dans la répétition s'affichent.
Afficher les répétitions sélectionnée Afficher les répétitions désactivée
  Utiliser le filtre intelligent Cache les contraintes qui ne sont pas à proximité de la fonction considérée.

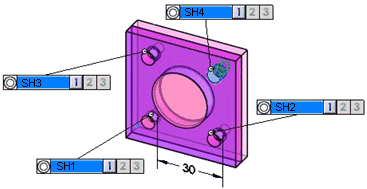

  • Le manchon est assemblé à la boîte.

  • Filtre intelligent sélectionnée. Seules les options du perçage avoisinant s'affichent pour les bossages B3 et B4.

  • Filtre intelligent désactivée. Des contraintes coaxiales sont attribuées aux deux fonctions de bossage du manchon pour les perçages proches et éloignés de la boîte.

Chaîne de cotes

Liste les pièces et le statut de leurs contraintes.

La pièce nécessite une contrainte.
PM_Constrained.gif La pièce possède au moins une contrainte.

Contraintes

Liste les détails concernant les contraintes appliquées par pièce.

Paires de contraintes prises en charge

  Bossage Cône Perçage* Ligne d'intersection Encoche Plan Rainure Largeur
Bossage X X X - - - X X
Cône X X X - X - X X
Perçage* X X X - X - X X
Ligne d'intersection - - - X - X - -
Encoche - X X - X - X X
Plan - - - X - X - -
Rainure - X X - X - X X
Largeur - X X - X - X X
Vous pouvez appliquer des contraintes entre les répétitions de perçages*, d'encoches ou de rainures.

*: Les perçages comprennent des perçages de type Cylindre, Chambrage et Fraisage ainsi que les perçages simples.

Légende:

X: Pris en charge

-: Non pris en charge ou non applicable
