PropertyManager 'Balkendiagramme'

Erstellt Schub-, Moment-, Drehmoment oder Axialkraftdiagramme für Balken oder Axialkraftdiagramme für Stäbe. Balkendiagramme werden in den lokalen Richtungen für die einzelnen Balken erstellt.

Zum Anzeigen dieses PropertyManagers führen Sie eine Simulation-Studie aus. Klicken Sie mit der rechten Maustaste auf den Ordner Ergebnisse , und wählen Sie im Kontextmenü die Option Balkendiagramme definieren aus.

Anzeige

Komponente Wählen Sie eine der folgenden Optionen aus:
  • Axialkraft
  • Schubkraft in Richtung 1
  • Schubkraft in Richtung 2
  • Moment in Richtung 1
  • Moment in Richtung 2
  • Drehmoment
Für Stäbe ist nur Axialkraft verfügbar.
units.png Einheiten Wählen Sie die Einheiten des Diagramms aus.
  Balkenprofil rendern (langsamer) Zeigt Balkendiagramme auf der eigentlichen Balkengeometrie statt auf Zylindern an.

Ausgewählte Balken

Alles Wählt alle Balken aus.
Auswählen Wählen Sie Balken im Grafikbereich aus. Die Software berücksichtigt nur Balken in Ausgewählte Balken.
Balkendiagrammbreite Steuert die Breite von Balkendiagramm-Darstellungen zur besseren Sichtbarkeit.

Eigenschaft

  Titeltext einbeziehen Geben Sie einen Titel für die Darstellung ein.
  Darstellung mit Ansichtsausrichtung des Namens verknüpfen Sie können eine vordefinierte Ansichtsausrichtung zum Verknüpfen mit der aktiven Darstellung auswählen.
Mit aktueller Ansicht assoziieren Verknüpft die aktive Darstellung mit der aktuellen Ansicht.

Klicken Sie zum Anzeigen von Balkenrichtungen für ein aktives Balkendiagramm mit der rechten Maustaste auf das Balkendiagrammsymbol, und wählen Sie Einstellungen aus. Wählen Sie im PropertyManager unter Verformungsdarstellungs-Optionen Balkenrichtungen anzeigen aus.

Balkenrichtungen werden in der Mitte der einzelnen Balken angezeigt.

Beispiel für einen Fixiert-Fixiert-Balken, auf den eine gleichförmig verteilte Last entlang Richtung 1 angewendet wird. Es werden das Schubdiagramm in Richtung 1 und das Momentdiagramm in Richtung 2 angezeigt. Für einen Balken, auf den eine verteilte Last entlang Richtung 2 angewendet wird, werden in Richtung 2 Schubkräfte und in Richtung 1 Momentkräfte angezeigt.

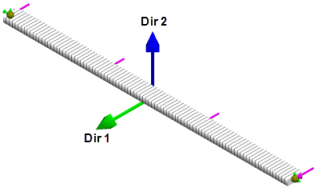

Fixiert-Fixiert-Balken, auf den eine gleichförmige Last entlang Richtung 1 angewendet wird. Um die lokalen Richtungen eines Balkens anzuzeigen, erstellen Sie eine Darstellung der Vernetzungsqualität. Klicken Sie auf der Registerkarte Einstellungen auf Balkenrichtungen anzeigen.

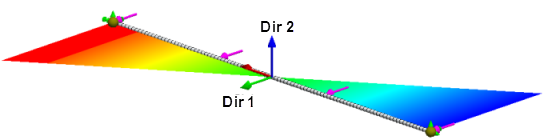

Diagramm zur Schubkraft in Richtung 1

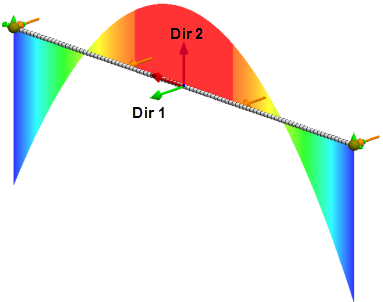

Diagramm zum Moment in Richtung 2
