PropertyManager "Fallprüfungskonfiguration"

Im PropertyManager Fallprüfungskonfiguration werden die Parameter für eine Fallprüfungsstudie festgelegt.

Um auf diesen PropertyManager zuzugreifen, erstellen Sie eine Fallprüfungsstudie. Doppelklicken Sie in der Fallprüfungsstudienstruktur auf Konfigurieren.

Definieren

Legt die Art der von Ihnen gemachten Eingaben fest.

Höhe

Legt die Höhe fest, aus der der Körper fällt. Dabei handelt es sich um die Entfernung, die der Körper in Schwerkraftrichtung zurücklegen muss, um auf die starre Ebene zu prallen. Diese Option ist nur verfügbar, wenn Sie im Feld Angeben die Option Fallhöhe ausgewählt haben. Die Geschwindigkeit beim Aufprall wird anhand folgender Formel berechnet: V_Aufprall = (2gh)^½, wobei g die Schwerkraftbeschleunigung und h die Höhe darstellt.

	Vom Schwerpunkt	Die angegebene Höhe stellt den Abstand zwischen dem Schwerpunkt des Körpers und der planaren starren Ebene in Schwerkraftrichtung dar. Der Schwerpunkt ist der geometrische Mittelpunkt des Körpers. Bei einer Baugruppe entspricht der Schwerpunkt nur dann dem Körperschwerpunkt, wenn alle Komponenten dieselbe Dichte aufweisen.
	Vom niedrigsten Punkt	Die angegebene Höhe stellt den geringsten Abstand zwischen dem Körper und der starren Ebene dar. Der nächstgelegene Punkt der starren Ebene ist der erste Punkt, an dem der Körper in Schwerkraftrichtung auf die Ebene prallt.
	Fallhöhe	Gibt die Höhe zur Aufprallebene an, wobei der Schwerpunkt oder der unterste Punkt zugrunde gelegt wird. Sie können die Einheiten für die Höhe auswählen.

Geschwindigkeit beim Aufprall

Legt die Richtung und den Wert der Geschwindigkeit zum Zeitpunkt des Aufpralls fest. Diese Option wird nur verwendet, wenn Sie im FeldAngeben die Option Geschwindigkeit beim Aufprall ausgewählt haben.

	Aufprallgeschwindigkeitsreferenz	Legt das Referenzelement fest, mit dem die Richtung der Geschwindigkeit beim Aufprall bestimmt wird. Sie können eine Kante, eine Referenzebene oder eine ebene Fläche auswählen. Bei Auswahl einer Referenzebene oder ebenen Fläche wird die Geschwindigkeit normal auf die Referenzebene oder ebene Fläche angewendet. Klicken Sie auf , um die Geschwindigkeitsrichtung beim Aufprall umzukehren.
	Geschwindigkeitsgröße	Legt die Größe und Einheit der Geschwindigkeit beim Aufprall fest. Sie müssen die Schwerkraftgröße definieren, wenn Sie die Geschwindigkeitsgröße beim Aufprall angeben. Schwerkraftlasten fungieren als externe Lasten im Verlauf der Lösung und bleiben konstant. Der Schwerkraftwert wirkt sich nicht auf die Geschwindigkeitsgröße beim Aufprall aus.

Schwerkraft

Legt die Richtung und den Wert der Schwerkraftbeschleunigung fest. Die Schwerkraft bleibt im Verlauf der Lösungszeit nach dem Aufprall konstant. Die auf der Schwerkraft basierenden Arbeiten werden in den Gleichungen zum Energiegleichgewicht im Verlauf der Lösung berücksichtigt.

	Schwerkraftreferenz	Legt das Referenzelement fest, mit dem die Schwerkraftrichtung bestimmt wird. Sie können eine Kante, eine Referenzebene oder eine ebene Fläche auswählen. Bei Auswahl einer Referenzebene oder ebenen Fläche wird die Schwerkraft normal auf die Referenzebene oder ebene Fläche angewendet. Klicken Sie auf , um die Schwerkraftrichtung umzukehren.
	Schwerkraftgröße	Legt die Größe und Einheit der Schwerkraft fest.

Ziel

Legt die Ausrichtung der Aufprallebene fest.

Zielausrichtung
	Normal auf Schwerkraft	Die Aufprallebene ist normal zur Schwerkraft ausgerichtet.
	Parallel zu Referenzebene	Die Aufprallebene liegt parallel zu der ausgewählten Referenzebene.
	Zielausrichtungsreferenz	Wählen Sie eine Referenzebene aus. Nur verfügbar, wenn Parallel zu Referenzebene ausgewählt ist.

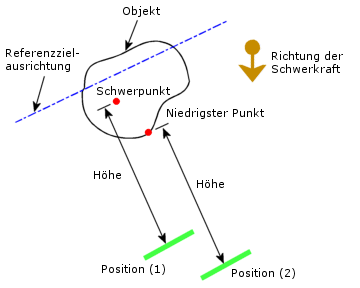

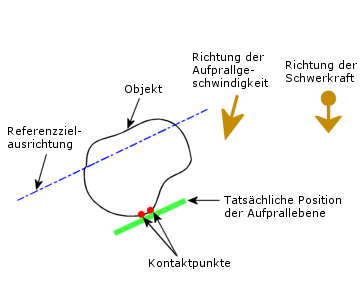

	Reibungskoeffizient	Legt den Reibungskoeffizienten zwischen dem Modell und der Aufprallebene fest. Die tatsächliche Position der Aufprallebene wird wie folgt bestimmt: Wenn Sie eine Höhe festgelegt haben, prallt der Körper auf die Ebene, nachdem er die angegebene Entfernung in Schwerkraftrichtung zurückgelegt hat. Wenn Sie die Geschwindigkeit beim Aufprall festgelegt haben, prallt der Körper mit der angegebenen Geschwindigkeit auf die Ebene. Tatsächliche Position der Aufprallebene bei gegebener Höhe. Position (1): Die Höhe wird ausgehend vom Körperschwerpunkt gemessen. Position (2): Die Höhe wird ausgehend vom niedrigsten Punkt des Körpers gemessen. Tatsächliche Position der Aufprallebene bei gegebener Geschwindigkeit beim Aufprall.
Zielsteifigkeit
	Starres Ziel	Benutzen Sie eine starre Ebene als Ziel.
	Flexibles Ziel	Benutzen Sie eine flexible Schicht als Ziel.

Steifigkeit und Dicke

Legt die Eigenschaften für die flexible Schicht fest. Nur verfügbar, wenn die Option Flexibles Ziel unter Zielsteifigkeit ausgewählt ist.

	Einheit	Legt ein Einheitensystem fest.
	Normale Steifigkeit	Legt die Steifigkeit pro Flächeneinheit normal zur Aufprallebene fest.
	Tangentiale Steifigkeit	Legt die Steifigkeit pro Flächeneinheit parallel zur Aufprallebene fest.
	Dichte	Legt die Massendichte der Aufprallschicht fest.
	Zielwanddicke	Legt die Größe und die Einheiten für die Wanddicke der Aufprallschicht fest.

Kontaktdämpfung

Die Kontaktdämpfung ist für Körper vorgesehen, die während des Aufpralls miteinander in Kontakt treten und zwischen denen keine Kontaktoption Keine Penetration vorhanden ist. Die Kontaktdämpfung wird als viskose Dämpfung berechnet. Der Eingabewert ist ein Dämpfungswert, der als Verhältnis der kritischen Dämpfung (ζcr = 2* m* ω) angegeben wird.

Kritisches Dämpfungsverhältnis

Dämpfungswert, der als Verhältnis der kritischen Dämpfung (ζcr = 2* m* ω) angegeben wird. Um beispielsweise eine kritische Dämpfung von 5 % anzuwenden, geben Sie 0,05 ein. Durch die Anwendung von Kontaktdämpfung werden Hochfrequenzschwingungen reduziert, die während des Aufpralls auftreten können, und die Lösungsstabilität verbessert (Fallprüfungskonfiguration-PropertyManager).

Symboleinstellungen

Zeigt die Richtungen der Schwerkraftbeschleunigung und der Geschwindigkeit beim Aufprall.

	Farbe bearbeiten	Klicken Sie auf diese Schaltfläche, um die Farbe der Geschwindigkeits- und Beschleunigungssymbole zu ändern.
	Symbolgröße	Steuert die Größe der Geschwindigkeits- und Beschleunigungssymbole.
	Vorschau anzeigen	Zeigt die Symbole im Grafikfenster in der Vorschau an.
