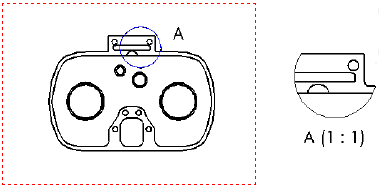

La vista attiva a sinistra mostra il profilo di schizzo (un cerchio) e l'etichetta del profilo (A). La vista di dettaglio a destra mostra l'etichetta della vista di dettaglio che visualizza l'etichetta del profilo (A) e la scala (1:1).

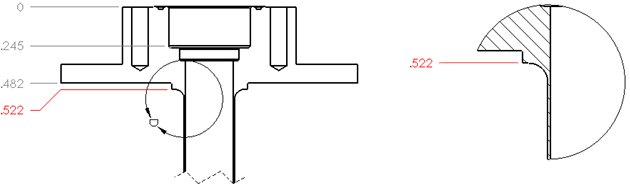

Quando si inseriscono quote di ordinata nelle viste padre, le quote continuano nelle viste dettagliate. La vista dettagliata utilizza il punto 0 esistente nella vista padre. Per contro, quando si inseriscono quote di ordinata nelle viste dettagliate e si applicano nelle viste padre, la vista padre utilizza il punto 0 della vista dettagliata.
