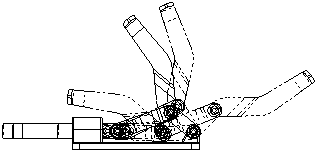

Inserimento di una vista di posizione alternativa Per inserire una vista di posizione alternativa: Inserire una vista del modello dell'assieme usando l'orientamento necessario per la vista di posizione alternativa. Posizionare l'assieme nella posizione iniziale. Fare clic su Vista di posizione alternativa (barra degli strumenti Disegno) o su Inserisci > Vista di disegno > Posizione alternativa. Viene visualizzato il PropertyManager di Posizione alternativa. Viene richiesto di selezionare una vista di disegno in cui inserire la posizione alternativa. In Configurazione, scegliere: Opzione Descrizione Nuova configurazione Appare un nome di default nella casella. Si può accettare il nome di default o immetterne uno. Configurazione esistente Scegliere dalle configurazioni di assieme esistenti che appaiono nell'elenco. Fare clic su . I risultati sono: Configurazione nuova - Se il documento di assieme non è già aperto, si apre automaticamente. Il nuovo orientamento di vista dell'assieme cambia in quello della vista di disegno. L'assieme viene visualizzato con il PropertyManager di Sposta componente aperto e Trascinamento libero attivato. Continuare con il punto 5. Configurazione esistente - La posizione alternativa della configurazione selezionata viene visualizzata nella vista di disegno e il PropertyManager si chiude. La vista è completa. Non sono necessarie ulteriori procedure. Utilizzare uno qualsiasi degli strumenti Sposta componente per spostare i componenti dell'assieme sulla posizione desiderata. Nel PropertyManager, in Opzioni, usare Rilevazione collisioni e Ferma in collisione per interrompere il movimento. Fare clic su per chiudere il PropertyManager Sposta componente e tornare al disegno. La posizione alternativa della configurazione dell'assieme viene visualizzata nelle linee velate nella vista di disegno e il PropertyManager di Posizione alternativa si chiude. Creare tante viste di posizione alternativa secondo le esigenze usando le stesse fasi. Argomento principaleVista di posizione alternativa Modifica di una vista di posizione alternativa
