Sezionamento di corpi BREP SOLIDWORKS standard utilizzando entità lineari e di punto

Per effettuare il sezionamento di corpo BREP SOLIDWORKS standard utilizzando entità lineari e di punto:

  1. Aprire un modello di un corpo SOLIDWORKS BREP standard.
  2. Nell'area grafica, premere il tasto Ctrl e selezionare un'entità lineare e un'entità punto.
  3. Fare clic su Inserisci > Sezionamento .


  4. Nel PropertyManager, impostare le opzioni.

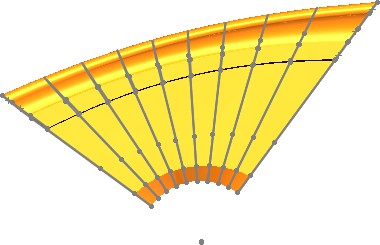

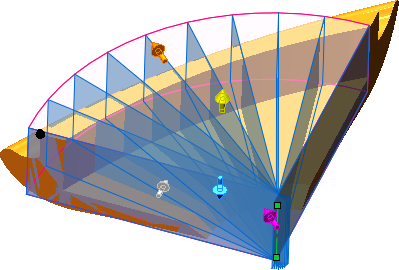

  5. Trascinare il manipolatore arancione per racchiudere tutto il modello nel rettangolo di selezione.


    Utilizzare gli strumenti Orientamento della vista (barra degli strumenti Vista con preavviso) per assicurarsi che il rettangolo di selezione copra l'intero modello.
  6. Nel PropertyManager, selezionare Anteprima Sezioni (più lento) per avere un'anteprima di ogni singola sezione per piano di sezionamento.


  7. Fare clic su .
