I miglioramenti per lo strumento Linguetta e asola comprendono il collegamento di gruppi, l'uso di bordi non lineari o di forme angolari dell'asola attraverso tutti i tagli.
Collegamento gruppi
È possibile collegare gruppi di funzioni linguetta e asola in modo che tutti i parametri possano applicarsi uniformemente alle funzioni. Se si modifica un parametro di un gruppo collegato, tutte le funzioni linguetta e asola si aggiornano di conseguenza.
Per collegare gruppi, nel PropertyManager Linguetta e asola, in Selezione, selezionare entità in Elenco gruppi e selezionare Collega gruppi.
Bordi non lineari
È possibile selezionare bordi non lineari durante la creazione di una scheda e di una funzione asola.
Lunghezza e larghezza asola
È possibile specificare i valori di offset per la lunghezza e la larghezza delle asole. Nel PropertyManager
Linguetta e asola, in
Asola, è possibile impostare:
- Offset lunghezza asola
- Offset larghezza asola
- Offset equo. Imposta valori uguali per Offset lunghezza asola e Offset larghezza asola.
Attraverso tutti i tagli
Le asole vengono sempre create attraverso tutti i tagli, a meno che i tagli non siano poco pratici. Se non si desidera che le asole vengano create attraverso tutti i tagli, selezionare Nessun taglio passante in Asola nel PropertyManager Linguetta e asola. Se un taglio passante non è pratico per il modello (per esempio, modelli con un corpo unico), Nessun taglio passante non è disponibile.
 |
 |

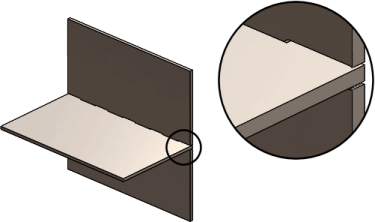

| Nessun taglio passante deselezionato |
Nessun taglio passante selezionato |
