La finestra di dialogo Riferimenti esterni per le parti e le funzioni e la finestra di dialogo Riferimenti esterni per gli assiemi vengono combinate in una sola finestra di dialogo. È possibile interrompere, sbloccare o bloccare singoli riferimenti per funzioni e schizzi, ordinare riferimenti per stato e isolare i componenti selezionati.
Quando la finestra di dialogo Riferimenti esterni è aperta, è possibile interagire con l'albero di disegno FeatureManager e con il modello nell'area grafica. È possibile attivare la Visualizzazione riferimenti dinamici per visualizzare le dipendenze delle funzioni. Non è possibile trascinare i file nel software SOLIDWORKS.

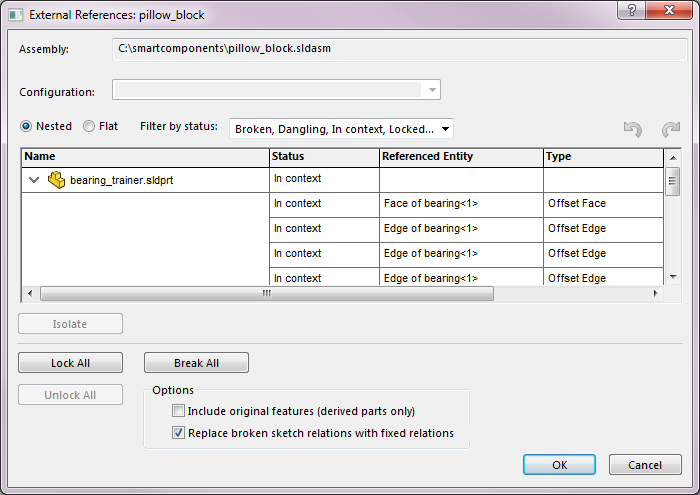

Per aprire la finestra di dialogo Riferimenti esterni:
Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sull'assieme o il sottoassieme di livello superiore, quindi fare clic su Riferimenti esterni.
Funzionalità nella finestra di dialogo
Riferimenti esterni:
| Annidato |
Elenca tutti i componenti e le funzioni con riferimenti esterni in modo gerarchico in base alla struttura dell'assieme. I componenti e le funzioni sono rientrati. È possibile espandere e comprimere i nodi. |
| Piatto |
Elenca tutti i componenti con riferimenti esterni in un elenco non gerarchico. |
| Espandi tutto
Comprimi tutto
Azzera selezione
|
Fare clic con il pulsante destro del mouse nella sezione della tabella della finestra di dialogo per utilizzare questi strumenti. Espandi tutto e Comprimi tutto sono disponibili quando si seleziona Annidato.
|
| Filtra per stato |
Filtra i componenti e le funzioni con i seguenti stati: - Interrotto
- Svincolato
- Nel contesto
- Bloccato
- Fuori contesto
|
Annulla  |
Inverte una modifica effettuata nella finestra di dialogo. Quando si seleziona Includi funzioni originali (solo parti derivate), è possibile annullare un'operazione interrotta.
|
Ripeti  |
Inverte Annulla nella finestra di dialogo. |
| Isola |
Isola componenti dal riferimento esterno selezionato. Disponibile quando il documento attivo è un assieme e si selezionano uno o più componenti. |
| Blocca selezione |
Blocca i riferimenti esterni per le funzioni selezionate e gli schizzi. Se si esegue il blocco dei riferimenti esterni per una funzione o uno schizzo, è possibile creare dei riferimenti esterni per il componente. Se si esegue il blocco dei riferimenti esterni per un componente, tutti i riferimenti esterni nel componente sono bloccati e non è possibile creare dei riferimenti esterni su quel componente.
Il blocco non riguarda le equazioni che hanno un riferimento esterno.
|
| Sblocca selezione |
Sblocca i riferimenti esterni per le funzioni selezionate e gli schizzi. |
| Scomponi selezione |
Interrompe i riferimenti esterni per le funzioni selezionate e gli schizzi. Se si interrompono i riferimenti esterni per un componente, vengono interrotti tutti i riferimenti esterni nel componente. Quando si seleziona Includi funzioni originali (solo parti derivate), è possibile annullare un'operazione interrotta.
L'interruzione non riguarda le equazioni che hanno un riferimento esterno.
|

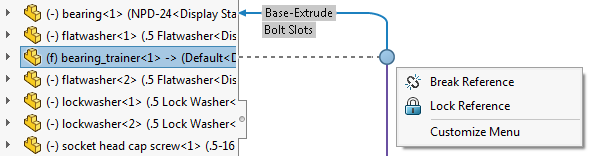

Quando si seleziona un'entità di riferimento, l'entità e le altre entità che fanno riferimento a essa vengono evidenziate nell'albero di disegno FeatureManager e nell'area grafica. L'entità selezionata viene evidenziata utilizzando il colore Elemento selezionato 1. Le entità riferimento corrispondenti sono evidenziate utilizzando il colore Elemento selezionato 3.
Strumenti e opzioni rinominati:
- Elenca riferimenti esterni viene rinominato in Riferimenti esterni.
- Inserisci funzioni delle parti originali se i riferimenti sono interrotti è rinominato in Includi funzioni originali (solo parti derivate).
- Elenca riferimenti interrotti è sostituito da Interrotti in Filtra per stato.
- Le colonne Componenti e Funzione vengono rinominate in Nome.
- Dati è rinominato in Tipo.
Riferimenti esterni non è disponibile per i componenti di peso leggero. La finestra di dialogo Riferimenti esterni per un assieme di livello superiore non elenco componenti di peso leggero.
Convenzioni dell'albero di disegno FeatureManager per riferimenti esterni
Se una funzione contiene uno schizzo con riferimenti esterni, nella funzione viene visualizzato {->} alla destra del nome della funzione nell'albero di disegno FeatureManager. In uno schizzo con riferimenti esterni viene visualizzato -> alla destra del nome dello schizzo.
Se una funzione ha un riferimento esterno e uno schizzo con un riferimento esterno, nella funzione viene visualizzato ->{->} alla destra del nome della funzione.
Per le funzioni che contengono schizzi con riferimenti esterni in stati multipli, tutti i simboli vengono visualizzati alla destra del nome della funzione. Per esempio, in una funzione con un riferimento esterno bloccato e un riferimento esterno interrotto viene visualizzato {-> *x} alla destra del nome.
