빨리 보기 모드에서 파트 설정 열기

빨리 보기 모드에서 파트를 여는 경우 열고 싶은 설정을 지정할 수 있습니다. eDrawings®에서도 설정을 지정할 수 있습니다.

빨리 보기 모드에서 지정된 설정을 열기 전에 빨리 보기 모드에서 사용할 수 있는 설정을 지정해야 합니다. 먼저 간략 해제 모드에서 파트를 열어 다른 사용자에게 표시되는 설정을 확인합니다.

빨리 보기 모드에서 파트 설정을 여는 방법

  1. 시스템_디렉터리:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt를 엽니다.
  2. ConfigurationManager에서 다음 설정을 오른쪽 클릭하고 표시 데이터 표시 추가를 클릭합니다.
    • 베이스
    • 바깥쪽
    베이스 및 바깥쪽은 아이콘으로 표시됩니다. 다른 설정은 그대로 있습니다.
  3. 파트를 저장하고 닫습니다.
  4. 열기 또는 파일 > 열기를 클릭합니다.
  5. 대화 상자에서
    1. jack_parts.sldprt를 선택합니다.
    2. 모드에서 빨리 보기를 선택합니다.
    3. 설정에서 바깥쪽을 선택합니다.
      베이스 및 바깥쪽 설정만 선택할 수 있습니다.
    4. 열기를 클릭합니다.

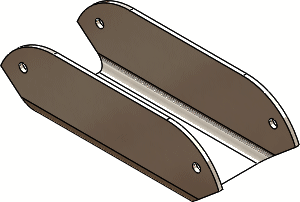

    파트는 빨리 보기 모드에서 바깥쪽 설정으로 열립니다. 베이스 및 바깥쪽 설정은 ConfigurationManager에서 사용할 수 있습니다.
