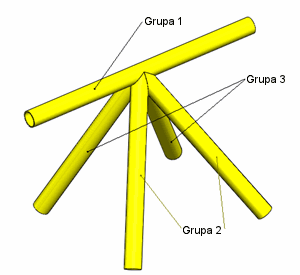

Model z trzema grupami konstrukcji spawanej.

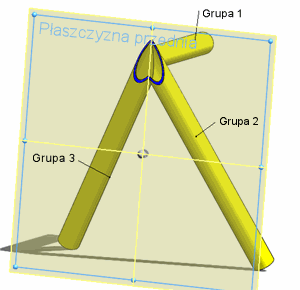

Widok przekroju z kolejnością przycinania:
- Grupa 1 — Kolejność przycinania 1
- Grupa 2 — Kolejność przycinania 2
- Grupa 3 — Kolejność przycinania 3
Wynik: - Grupa 1 przycina grupy 2 i 3.
- Grupa 2 przycina grupę 3.
|
|
Widok przekroju z kolejnością przycinania:
- Grupa 1 — Kolejność przycinania 1
- Grupa 2 — Kolejność przycinania 2
- Grupa 3 — Kolejność przycinania 2
Wynik: - Grupa 1 przycina grupy 2 i 3.
- Grupy 2 i 3 przycinają się wzajemnie.
|
|
Widok przekroju z kolejnością przycinania:
- Grupa 1 — Kolejność przycinania 2
- Grupa 2 — Kolejność przycinania 1
- Grupa 3 — Kolejność przycinania 1
Wynik: - Grupy 2 i 3 przycinają grupę 1.
- Grupy 2 i 3 przycinają się wzajemnie.
|
|
