Użytkownik może przekonwertować przycinane elementy na geometrię konstrukcyjną lub zignorować geometrię konstrukcyjną podczas przycinania. Poprawia to obsługę geometrii konstrukcyjnej w przypadku szkiców 2D i 3D.
Dotychczas narzędzie Przytnij elementy
przycinało wszystkie elementy, przez co szkice często stawały się niedodefiniowane.
Kliknąć , aby otworzyć menedżera właściwości PropertyManager Przytnij elementy.
| Zachowaj przycięte elementy jako geometrię konstrukcyjną |
Konwertuje przycięte elementy na geometrię konstrukcyjną. |
| Ignoruj przycinanie geometrii konstrukcyjnej |
Pozostawia geometrię konstrukcyjną bez zmian podczas przycinania elementów. |
Zachowywane są relacje wymiarowe względem przyciętych elementów W zależności od warunków przycinania mogą być też zachowywane relacje geometryczne.
W przypadku wybrania obu opcji elementy bryłowe zostaną przekonwertowane na geometrię konstrukcyjną, a istniejąca geometria konstrukcyjna nie ulegnie zmianie.

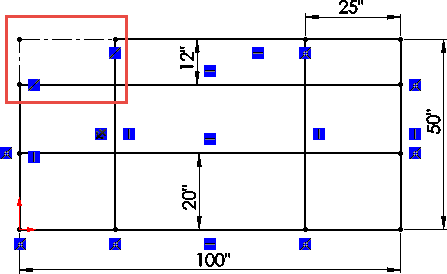

| Przed przycięciem |
 |
| Opcja Zachowaj przycięte elementy jako geometrię konstrukcyjną niezaznaczona |
 |
| Opcja Zachowaj przycięte elementy jako geometrię konstrukcyjną zaznaczona |
 |
