Ulepszenia wprowadzone w narzędziu Zaczep i szczelina obejmują łączenie grup, a także używanie krawędzi nieliniowych, narożników szczelin i cięć przez wszystko.
Łączenie grup
Można połączyć grupy zaczepów i szczelin, aby wszystkie parametry były stosowane spójnie do wszystkich tych operacji. W przypadku edytowania parametru dotyczącego połączonej grupy wszystkie operacje zaczepów i szczelin w grupie są odpowiednio aktualizowane.
Aby połączyć grupy, w menedżerze właściwości PropertyManager Zaczep i szczelina, w obszarze Wybór, wybrać elementy w polu Lista grup, a potem wybrać Połącz grupy.
Krawędzie nieliniowe
Podczas tworzenia operacji zaczepu i szczeliny można wybrać krawędzie nieliniowe.
Długość i szerokość szczeliny
Można określić odsunięcie dla długości i szerokości szczeliny. W menedżerze właściwości PropertyManager
Zaczep i szczelina, w obszarze
Szczelina, można skonfigurować:
-
Odsunięcie długości szczeliny
.
- Odsunięcie szerokości szczeliny
.
- Jednakowe odsunięcie. Ustawiane są równe wartości Odsunięcie długości szczeliny i Odsunięcie szerokości szczeliny.

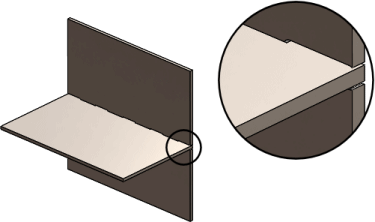

Cięcia przez wszystko
Szczeliny są zawsze tworzone jako cięcia przez wszystko, chyba że takie cięcia są niepraktyczne. Jeśli cięcie ma być innego typu, należy wybrać Brak cięcia w obszarze Szczelina w menedżerze właściwości PropertyManager Zaczep i szczelina. W przypadku, gdy cięcie przez wszystko jest niepraktyczne dla danego modelu (na przykład modelu z jednym obiektem), opcja Brak cięcia jest niedostępna.
 |
 |
| Opcja Brak cięcia niezaznaczona |
Opcja Brak cięcia zaznaczona |
