Otwieranie konfiguracji części w trybie szybkiego podglądu

Podczas otwierania części w trybie szybkiego podglądu można określić konfigurację, która ma zostać otwarta. Można to również zrobić w eDrawings®.

Przed otwarciem określonej konfiguracji w trybie szybkiego podglądu należy określić, które konfiguracje są dostępne w trybie szybkiego podglądu. Otworzyć część w trybie pełnej pamięci w celu określenia, które konfiguracje są widoczne dla innych użytkowników.

Aby otworzyć konfiguracje części w trybie szybkiego podglądu:

  1. Otworzyć plik katalog_systemowy:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2019\samples\whatsnew\user interface\jack_parts.sldprt.
  2. W menedżerze konfiguracji ConfigurationManager kliknąć prawym przyciskiem myszy następujące konfiguracje i wybrać Dodaj znacznik danych wyświetlania:
    • Podstawowa
    • Zewnętrzna
    Konfiguracje podstawowa i zewnętrzna zostaną oznaczone ikonami . Druga konfiguracja pozostanie taka sama.
  3. Zapisać i zamknąć część.
  4. Kliknąć Otwórz lub Plik > Otwórz.
  5. W oknie dialogowym:
    1. Wybrać jack_parts.sldprt.
    2. Dla opcji Tryb wybrać Szybki podgląd.
    3. Dla opcji Konfiguracje wybrać Zewnętrzne.
      Można wybrać tylko konfiguracje podstawowe i zewnętrzne.
    4. Kliknąć Otwórz.

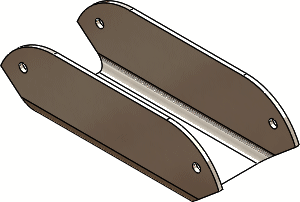

    Część zostanie otwarta w konfiguracji zewnętrznej w trybie szybkiego podglądu. Konfiguracje podstawowa i zewnętrzna będą dostępne w menedżerze konfiguracji ConfigurationManager.
