Lista de materiais para montagens de rota

Quando você cria uma BOM (Lista de materiais) para uma montagem de rota, pode selecionar um template que faz com que cada comprimento de corte de cano rígido exclusivo seja listado como um item individual. O template também atribui números de peça com base em uma propriedade específica da configuração.

Caso contrário, a criação e edição uma BOM é igual à de outros tipos de desenhos de montagem.

Você pode adicionar uma BOM a uma montagem de rota ou a uma vista de desenho selecionada para a montagem de rota.

Você pode inserir uma Lista de materiais baseada em tabela ou uma Lista de materiais baseada no Excel, mas não ambas.

Crie o template para a BOM de Montagem de Rota antes de incluir a BOM na montagem ou na vista de desenho.

Criar uma Lista de materiais com base em tabela

Para criar uma lista de materiais baseada em tabela para uma montagem de rota ou vista de desenho selecionada:

  1. Clique em Inserir > Tabelas > Lista de Materiais.
  2. Em Lista de materiais do PropertyManager, selecione um modelo em Modelo de tabela (bom-standard.sldbomtbt, por exemplo).
    Você pode ver os spools na Lista de materiais como entidades separadas. No PropertyManager de Lista de materiais, clique em Agrupamento de componentes de rota > Agrupar componentes de spool .
  3. Defina as outras opções e clique em PM_OK.gif.
  4. Clique na área de gráficos para colocar a tabela.

Adicionando uma coluna

Para adicionar uma coluna à lista de materiais:

  1. Clique com o botão direito em uma coluna da tabela BOM e selecione Inserir > Coluna esquerda ou Coluna direita.
  2. Para Tipo de coluna, selecione um tipo de coluna.
  3. Selecione uma propriedade personalizada na lista; por exemplo, SWComprimentoTubo em Propriedades de rota.
  4. Clique em PM_OK.gif.
A coluna é preenchida com os valores da propriedade selecionada.

Criar um BOM com base no Excel

Para criar uma BOM com base no Excel para vista de desenho de uma montagem de rota selecionada:

  1. Clique em Lista de materiais baseada no Excel (barra de ferramentas Tabela) ou em Inserir > Tabelas > Lista de materiais baseada no Excel.
  2. Na caixa de diálogo Selecionar modelos de BOM vá até <install_dir>\lang\<language> e selecione Modelo de BOM de tubulação rígida.xls.
  3. Selecione as opções na caixa de diálogo Propriedades da Lista de materiais e clique em OK.

Colunas especiais para montagens de tubulação rígida

A BOM inclui colunas especiais nas montagens de tubulação rígida:
  • A coluna Nº DA PEÇA mostra a propriedade específica da configuração SWbompartno (as peças de rota de amostra incluem esta propriedade nas tabelas de projeto).
  • Cada configuração de um acessório tem um número de peça diferente.
  • Todos os segmento da rota cortados do mesmo item do estoque têm o mesmo número de peça.
  • Cada comprimento de tubo cortado exclusivo é listado como um item individual usando a propriedade SWComprimentoTubo, com o comprimento exibido na coluna COMPRIMENTO PARA CORTE.

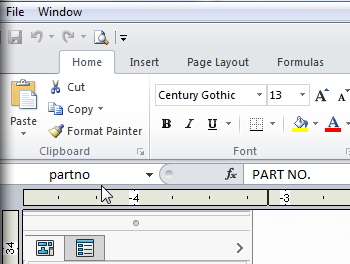

Se você editar o template no Excel, não edite o texto na caixa Nome de nenhuma das colunas predeterminadas.


Você pode criar colunas personalizadas no Template de BOM de tubulação rígida. Por exemplo, pode criar uma coluna para a propriedade SWÂnguloCotovelo (o ângulo de um componente de cotovelo).

Consulte Lista de materiais - Propriedades personalizadas para obter mais informações.

Observe também que há colunas ocultas no template; não exiba, edite ou exclua as colunas ocultas.
