Definir as propriedades ao inserir marcas de centro em desenhos. As propriedades disponíveis dependem do tipo da marca de centro selecionada.
Para exibir o PropertyManager de Marca de centro:
Em um desenho, clique em Marca de centro
(barra de ferramentas Anotações) ou .
Estilo
Define o estilo da marca de centro. Para obter mais detalhes, consulte Estilo.
Inserção automática
|
Para todos os furos
|
Opções
|
|
Para todos os filetes
|
Opções
|
|
Para todas as ranhuras
|
Opções
&Marcas de centro de ranhura
|
Opções
|
Linhas de conexão
|
Conecta os símbolos de marca de centro.
|
|
Linhas circulares
|
Cria uma grande linha de centro circular através dos furos no padrão.
|
|
Linhas radiais
|
Cria linhas que vão do centro até os furos no padrão.
|
|
Marca de centro da base
|
Adiciona uma marca de centro no centro do padrão.
|
Opções de Inserção manual
|
Marca de Centro Única
|
|
|
Marca de Centro Linear
|
Insere marcas de centro em um padrão linear de círculos ou arcos. Quando um padrão linear for reconhecido, clique em Propagar
 para criar marcas de centro em todas as instâncias do padrão.
Linhas de conexão. Conecta os símbolos de marca de centro.
|

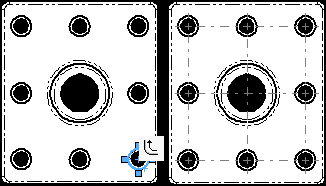

| Marcas de centro propagadas em um padrão linear |
|
|
| Marcas de centro lineares com linhas de conexão |
|
|
Marca de Centro Circular
|
Insere marcas de centro em um padrão circular de círculos ou arcos.
Opções
|
| |
Marca de centro da ranhura
|
|
| |
Linhas de conexão
|
Adiciona automaticamente linhas de conexão para novas marcas de centro, quando possível. |
Atributos de exibição
Desmarque Usar valores predeterminados do documento para alterar os seguintes atributos definidos em Propriedades do documento - Linhas de centro / Marcas de centro.
|
Tamanho da marca
|
O tamanho da marca é o comprimento do ponto central até a extremidade da marca de centro.
|
|
Linhas estendidas
|
Os pontos centrais são marcas de centro com Linhas estendidas desmarcada. Você pode arrastar as linhas estendidas para redimensioná-las.
|
|
| Selecionado |
Desmarcado |
|
|
Espaçamento
|
O espaçamento é a distância entre a marca de centro e a linha de extensão. Você pode alterar o espaçamento quando a opção Dimensionar por visualização de escala estiver desmarcada em Propriedades do documento - Linhas de centro/Marcas de centro.
|
|
| Selecionado |
Desmarcado |
|
|
Fonte da linha de centro
|
|
|
| Selecionado |
Desmarcado |
|
Ângulo
|
Ângulo
|
Se a marca de centro for girada porque a vista sofreu uma rotação, o ângulo de rotação será exibido aqui. Um ângulo positivo gira a marca de centro no sentido anti-horário. |
Layer
|
Layer
|
Em desenhos com layers nomeadas, selecione uma layer. |
