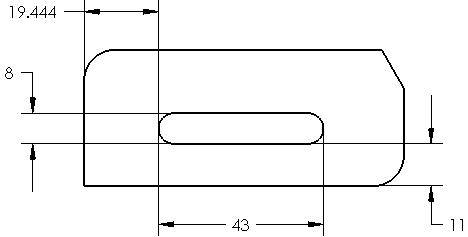

Opções do DimXpert - Desenhos Permite definir as opções de chanfros, ranhuras e filetes para uso com a ferramenta DimXpert. Disponível somente para desenhos. Para definir as opções do DimXpert: OpçõesOpções (barra de ferramentas Padrão) ou Ferramentas > Opções. Na guia Propriedades do documento, clique em DimXpert. Esquema de dimensão de chanfro Distância X Ângulo Distância X Distância Esquema de dimensão de ranhura Centro a centro Comprimento total Opções de filete e chanfro Típica Insere dimensões únicas ou múltiplas em filetes ou chanfros do mesmo tamanho. A designação TYP é exibida depois da dimensão. Contagem de &instâncias Exibe o número de instâncias de filetes ou chanfros do mesmo tamanho. Nenhuma Dimensiona todos os filetes ou chanfros independentemente de eles terem o mesmo tamanho. Tópico paiPropriedades do documento
