Propriedades do documento - Tabelas de punção

Você pode especificar as configurações de desenho no nível do documento para tabelas de punção. Disponível somente para desenhos.

Para abrir esta página:

Em um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Tabelas > Punção.

Padrão geral de desenho


Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Borda

Borda de caixa Define uma espessura de linha para a borda externa da tabela.
Borda de grade Define uma espessura de linha para as linhas de grade internas da tabela.

Texto


Fonte

Modifica a fonte.


Precisão da localização


Precisão de unidade Selecione o número de dígitos após o ponto decimal para o valor da localização do recurso de punção.

Controle alfabético/numérico

Selecione letras ou números para o sequenciamento dos rótulos das tabelas de punção.

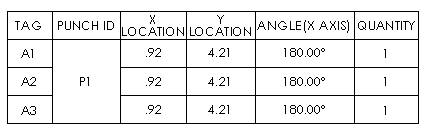

A, B, C Define a sequência de rótulos do recurso de punção como uma letra. Punch-Table-Letters.gif
1, 2, 3 Define a sequência de rótulos do recurso de punção como um número. Punch-Table-Numbers.gif

Layer


Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.

Você deve selecionar Por padrão para Camada (barra de ferramentas Camada) no documento da vista de desenho para aplicar essas configurações de camadas.

Indicador de origem

Indicador de origem Governa a exibição de origem. Selecione um padrão ou selecione Do padrão para usar o padrão geral de desenho.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Ângulo/offset do rótulo do centro do perfil

docprops-tag-angle.gif Ângulo Define o ângulo que o rótulo faz com a linha vertical que passa pelo centro do recurso de punção

docprops-tag-offset.gif Offset Define a distância do rótulo para o perfil do recurso de punção

Dimensões duplas

Exibição de dimensão dupla Selecione para exibir as dimensões em unidades duplas.
Exibir unidades para exibição dupla Selecione para exibir as unidades do segundo conjunto de dimensões.
Posição do valor da dimensão

Superior

Inferior

Right

Esquerdo

Opções

Zeros à esquerda
Padrão Os zeros à esquerda aparecem de acordo com o padrão geral de desenho.
Exibir Os zeros são exibidos antes do caractere separador de decimal.
Remover Os zeros à esquerda não são exibidos.
Zeros à direita
Remover somente no zero Os zeros à direita são removidos dos valores métricos inteiros, em conformidade com os padrões ANSI e ISO.
Exibir Os zeros à direita são exibidos de acordo com as casas decimais que você especificou para Unidades.
Remover Os zeros à direita não são exibidos.
Igual à origem Os zeros à direita aparecem de acordo com o padrão ASME Y14.5M-1994.
Combinar rótulos iguais Combina itens com o mesmo ID de punção em uma linha.
Combinar tamanhos iguais Mescla células de recursos de punção com o mesmo ID de punção. As colunas dos valores de localização permanecem.
