Propriedades do documento - Tabelas de furos

Você pode especificar as configurações de desenho no nível do documento para tabelas de furos. Disponível somente para desenhos.

Para abrir esta página:

Com um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Tabelas > Furo.

Padrão geral de desenho


Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Borda

Borda de caixa Define uma espessura de linha para a borda externa da tabela.
Borda de grade Define uma espessura de linha para as linhas de grade internas da tabela.

Texto

Fonte Clique para modificar a fonte.

Precisão da localização


Precisão de unidade Selecione o número de dígitos após o caractere separador de decimal para o valor da localização do furo.

Controle alfabético/numérico

Selecione letras ou números para o sequenciamento das marcas das tabelas de furos.

A, B, C Precede o número de sequenciamento do rótulo de furo com uma letra.
1, 2, 3 Define a sequência de etiqueta de furo como um número.

Layer


Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.

Você deve selecionar Por padrão para Camada (barra de ferramentas Camada) no documento da vista de desenho para aplicar essas configurações de camadas.

Indicador de origem

Indicador de origem Selecione um padrão para controlar a exibição de origem ou selecione De acordo com padrão para usar o padrão geral de desenho.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Ângulo/offset do rótulo do centro do perfil


Ângulo

O ângulo que a marca faz com a linha vertical que passa pelo centro do furo


Offset

A distância da marca para o perfil do furo

Dimensões duplas

Exibição de dimensão dupla Selecione para exibir as dimensões em unidades duplas.
Exibir unidades para exibição dupla Selecione para exibir as unidades do segundo conjunto de dimensões.
Posição do valor da dimensão

Superior

Inferior

Right

Esquerdo

Opções

Zeros à esquerda
Padrão Os zeros à esquerda aparecem de acordo com o padrão geral de desenho.
Exibir Os zeros são exibidos antes do caractere separador de decimal.
Remover Os zeros à esquerda não são exibidos.
Zeros à direita
Remover somente no zero Os zeros à direita são removidos dos valores métricos inteiros, em conformidade com os padrões ANSI e ISO.
Igual à origem Os zeros à direita aparecem de acordo com o padrão ASME Y14.5M-1994.
Exibir Os zeros à direita são exibidos de acordo com as casas decimais que você especificou para Unidades.
Remover Os zeros à direita não são exibidos.
Combinar rótulos iguais Selecione a combinação de itens com o mesmo rótulo em uma linha.

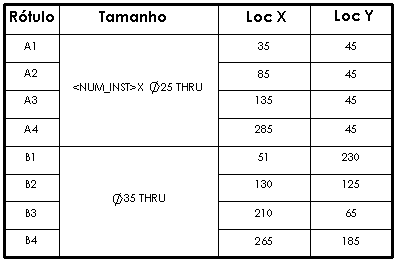

Combinar tamanhos iguais Selecione para combinar furos em várias linhas que têm o mesmo tamanho.

Exibir letra e número de tamanhos de broca em polegada ANSI Exibe tamanhos de furo em polegada ANSI em tabelas de furo usando letras ou números. Furos criados com a ferramenta Assistente de perfuração exibem os mesmos tamanhos de Especificações de furo.

Usando o tipo de furo


Sem usar o tipo de furo

Exibir centro dos furos Selecione para exibir centros de furo.

Atualização automática da tabela de furos Selecione para atualizar a tabela de furos ao adicionar ou excluir componentes da montagem associada.
Reutilizar rótulos excluídos Marque para usar os rótulos excluídos.
Adicionar nova linha no final da tabela Marque para adicionar uma nova linha no final da tabela.
