Você pode especificar as configurações de desenho no nível do documento para dimensões de raio. Disponível para todos os tipos de documento.
Para abrir esta página:
Com um desenho aberto, clique em Opções
(barra de ferramentas Padrão), selecione Propriedades do documento e, em seguida, selecione .
Padrão geral de desenho
|
Padrão geral de desenho
|
Herdado das configurações da página Padrões de desenho selecionada |
Padrão de dimensão radial de base
|
Padrão de dimensão radial de base
|
Selecione um padrão: -
ANSI
-
ISO
-
Din
-
Jis
-
Bsi
-
GOST
-
Gb
|
Estilo de linha de chamada/dimensão
Estilo de linha de chamada
|
Selecione: um estilo. |
Espessura de linha de chamada
|
Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura. |
Texto
|
Fonte
|
Clique para modificar a fonte.
|
|
Justificação de texto horizontal |
Esquerdo
|
|
Centro
|
|
Direita
|
|
Justificação de texto vertical |
Superior
|
|
Meio
|
|
Inferior
|
Dimensões duplas
|
Exibição de dimensão dupla
|
Selecione para exibir as dimensões em unidades duplas. |
|
Exibir unidades para exibição dupla
|
Selecione para exibir as unidades do segundo conjunto de dimensões. |
|
Dividir quando a posição do texto é "Linha de chamada sólida, texto alinhado"
|
Selecione para definir novas dimensões lineares com dimensões duplas para exibir divisão acima e abaixo da linha de dimensão sem quebras. |
| Posição do valor da dimensão |
Superior
|
|
Inferior
|
|
Direita
|
|
Esquerdo
|
Precisão primária
Precisão de unidade
|
Selecione o número de dígitos incluídos após o caractere separador de decimal para o valor. |
Tolerância/Precisão
|
Selecione o número de dígitos incluídos após o caractere separador de decimal para a tolerância. |
Precisão dupla
|
Precisão de unidade
|
Selecione na lista o número de dígitos após o caractere separador de decimal para o valor nas unidades secundárias. |
|
Tolerância/Precisão
|
Selecione na lista o número de dígitos após o caractere separador de decimal para os valores de tolerância para as unidades secundárias. |
Layer
|
Layer
|
Selecione uma camada. Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.
|
Você deve selecionar Por padrão para Camada (barra de ferramentas Camada) no documento da vista de desenho para aplicar essas configurações de camadas.
Posição do texto
|
Linha de chamada sólida, texto alinhado
|
|
|
|
Linha de chamada quebrada, texto horizontal
|
|
|
|
Linha de chamada quebrada, texto alinhado
|
|
|
Posição da seta
|
Legado
|
|
|
Setas inteligentes seguem a posição do texto
|
|
|
Setas inteligentes são anexadas aos arcos e apontam para fora da dimensão
|
|
Opções
|

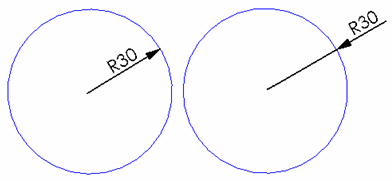

Exibir com linha de chamada sólida
|
Para padrões diferentes de ANSII, exibe uma linha de chamada através do centro em vez de na circunferência.
|
Quando marcada, a linha de chamada inclui o centro.
|
Quando desmarcada, a seta da linha de chamada para na circunferência.
|
|
Tolerância
|
Clique para configurar a tolerância.
|
