Propriedades do documento - Etiquetas da vista auxiliar

Você pode especificar as configurações de desenho no nível do documento para etiquetas da vista auxiliar.

Para abrir esta página:

Em um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Vistas > Auxiliar.

Padrão geral de desenho


Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Padrão de vista auxiliar de base

Padrão de vista auxiliar de base
  • ANSI
  • ISO
  • Din
  • Jis
  • Bsi
  • GOST
  • Gb

Estilo da linha


Estilo de linha Selecione: um estilo.
Espessura da linha Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Texto da seta auxiliar


Fonte

Clique para modificar a fonte.


Exibir texto de etiqueta


Fonte

Clique para modificar a fonte.


Exemplo de exibição de texto de etiqueta

Opções de etiqueta

Por padrão Selecione para atender ao padrão de base. Desmarque para modificar os parâmetros da etiqueta de vista:
  • Nome. Selecione um título para exibição na etiqueta de vista ou digite o seu próprio título.
  • Etiqueta. Selecione para que a letra de etiqueta correspondente à etiqueta na vista-pai seja exibida na etiqueta da vista.
  • Rotação. Define a aparência do ângulo de rotação da vista.
  • Escala. Selecione uma etiqueta para a escala ou digite a sua própria etiqueta.
  • Delimitador. Selecione uma opção de exibição de escala:
    • Para apresentar a escala com dois números separados por um delimitador, selecione:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Para apresentar a escala como a razão de dois números seguida por X, selecione # X.
    • Para ocultar a escala, selecione <Nenhuma> .
  • Remova o espaço na escala ao redor de dois pontos (:) e barra (/). Selecione para remover o espaço na etiqueta de escala.
  • Uma opção de exibição de etiqueta:
    • Empilhada. Exibe a etiqueta da vista com nome e etiqueta empilhados sobre a escala.
    • Em linha. Exibe o nome e a etiqueta na mesma linha.
Exibir etiqueta acima da vista Selecione para exibir a etiqueta acima da vista.
Incluir rótulos de localização de novas visualizações Selecione para adicionar automaticamente uma etiqueta da localização para a vista auxilar e o seta de vista.

Exibir indicação

Girar vista para ser horizontal à folha Selecione para exibir vista auxiliar horizontal à folha, depois selecione a direção da rotação:
  • Sentido horário
  • Sentido anti-horário
Exibir indicadores Selecione uma das opções abaixo:
  • Método de seta

  • Mesmo que seção

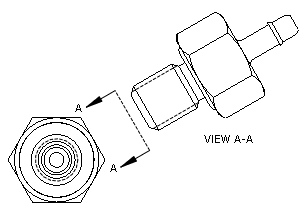

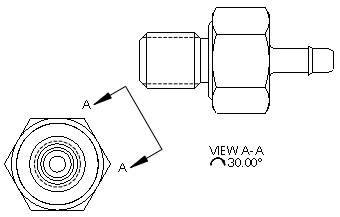

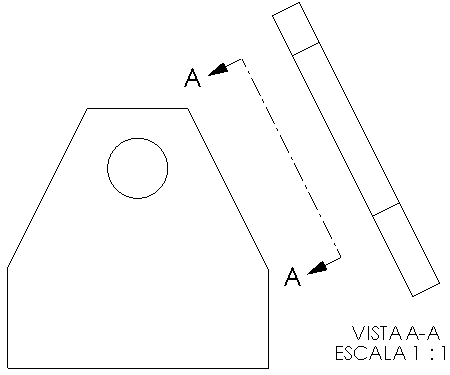

Exibir exemplos de indicação

Girar vista para ser horizontal à folha não selecionada
Girar vista para ser horizontal à folha e no sentido horário selecionado
Girar vista para ser horizontal à folha e no Sentido anti-horário selecionado

Exemplos de opções de etiqueta

Nome VIEW
AUXILIARY
<Nenhuma>
Etiqueta X
X-X
X X
<Nenhuma>
Escala SCALE
SCALE:
<Nenhuma>
Delimitador X:X
X/X
(X/X)
(X:X)
# X
<Nenhuma>

Layer


Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.

As configurações de camadas do documento da etiqueta de vista sobrescrevem as configurações de Estilo de linha da etiqueta de vista.
