Você pode especificar as configurações de desenho no nível do documento para listas de materiais. Disponível para todos os tipos de documento.
Para abrir esta página:
Com uma BOM de montagem ou um desenho abertos, clique em Opções
(barra de ferramentas Padrão), selecione a guia Propriedades do documento e depois selecione .
Padrão geral de desenho
|
Padrão geral de desenho
|
Herdado das configurações da página Padrões de desenho selecionada |
Borda
 |
Borda de caixa |
Define uma espessura de linha para a borda externa da tabela. |
|
Borda de grade |
Define uma espessura de linha para as linhas de grade internas da tabela. |
Texto
|
Fonte
|
Clique para modificar a fonte.
|
Exibição de quantidades zero
Especifica o que será exibido na coluna Quantidade quando um componente da montagem faltar em uma configuração.

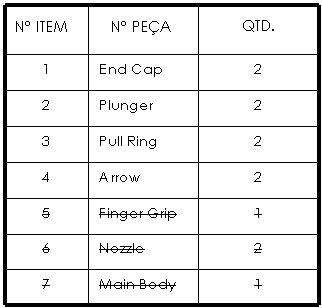

Componente faltando
|
Manter a linha para componentes que faltam
|
Lista componentes da montagem que estão faltando em uma configuração. Selecione Exibir com texto tachado para tachar a lista do componente que falta.  |
Layer
| Layer |
Selecione uma camada. Você deve primeiro criar layers para o desenho antes de selecioná-las para propriedades do documento.
|
Você deve selecionar Por padrão para Layer (barra de ferramentas Layer) no documento da vista de desenho para aplicar essas configurações de layer.
Zeros à esquerda e à direita
| Zeros à esquerda |
|
Padrão
|
Os zeros à esquerda aparecem de acordo com o padrão geral de desenho. |
|
Exibir
|
Os zeros são exibidos antes do caractere separador de decimal. |
|
Remover
|
Os zeros à esquerda não são exibidos. |
|
| Zeros à direita |
| Remover somente no zero |
Os zeros à direita são removidos dos valores métricos inteiros, em conformidade com os padrões ANSI e ISO. |
| Exibir |
Os zeros à direita são exibidos de acordo com as casas decimais que você especificou para Unidades. |
| Remover |
Os zeros à direita não são exibidos. |
| Padrão |
Os zeros à direita aparecem de acordo com o padrão ASME Y14.5M-1994. |
|
Cabeçalhos da coluna Quantidade
Mostra ou oculta um texto personalizado e o nome da configuração no cabeçalho da coluna Quantidade. Define as opções de forma independente para cada tipo de BOM (Somente BOM de nível superior, Somente BOM de peças e BOM com recuo).
| Mostrar texto personalizado no cabeçalho da BOM |
Substitui o texto padrão no cabeçalho pelo texto que você digitar em Texto personalizado. Para manter um cabeçalho vazio, selecione essa opção e deixe Texto personalizado vazio. |
| Mostrar configuração no cabeçalho da BOM |
Adiciona o nome da configuração ao cabeçalho. |
Opções
|
Restringir BOMs só do nível superior a uma configuração
|
Selecione para limitar BOMs só do nível superior a uma configuração Quando você altera a configuração na BOM, a etiqueta da coluna de quantidade não muda. |
|
Atualização automática da BOM
|
Selecione para atualizar a BOM ao adicionar ou excluir componentes da montagem associada. |
| Combine itens da lista de corte na BOM independentemente do perfil quando os comprimentos são alterados para serem os mesmo (comportamento legado) |
Controla como os itens da lista de corte estão agrupados na BOM ao alterar seus comprimentos para serem iguais. - Selecionado: Combina os itens da lista de corte de comprimento igual, mesmo que tenham perfis diferentes. Este é o comportamento utilizado no SOLIDWORKS 2018 e anteriores.
- Desmarcada: Combina apenas os itens da lista de corte de comprimento igual com perfis idênticos. Itens da lista de corte com perfis diferentes permanecem separados, mesmo que seus comprimentos sejam alterados para serem iguais.
Ativar ou desativar esta opção pode afetar o comportamento das BOMs existentes no documento ativo se você, em seguida, editar os comprimentos dos itens da lista de corte.
|
