Propriedades do documento - Etiquetas de vista de seção

Você pode especificar as configurações de desenho no nível do documento para etiquetas de vista de seção.

Para abrir esta página:

Com um desenho aberto, clique em Opções (barra de ferramentas padrão), selecione a guia Propriedades do documento e, em seguida, Vistas > Seção.

Padrão geral de desenho


Padrão geral de desenho

Herdado das configurações da página Padrões de desenho selecionada


Padrão de vista de seção da base


Padrão de vista de seção de base
Selecione um padrão:
  • ANSI
  • ISO
  • Din
  • Jis
  • Bsi
  • GOST
  • Gb

Estilo da linha

Define o estilo e a espessura da linha de seção para a vista de origem.

Padrão com conector Exibe uma linha de seção contínua na vista de origem.
Alternativa sem conector Exibe uma linha de seção dividida na vista de origem.
Padrão sem conector Mostra linhas grossas nas extremidades da linha de corte e em qualquer mudança de direção dentro da linha de corte.

Texto de seta de seção


Fonte

Modifica a fonte.


Opções de etiqueta

Por padrão
Selecione para atender ao padrão de base. Desmarque para modificar os parâmetros da etiqueta de vista:

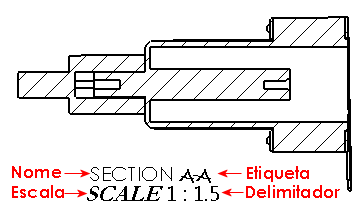

Nome Selecione um título para exibição na etiqueta de vista ou digite o seu próprio título. Fonte Define a fonte do título na etiqueta da vista.
Etiqueta Define a aparência da letra que corresponde à etiqueta na vista pai. Fonte Define a fonte da etiqueta na etiqueta da vista.
Rotação Define a aparência do ângulo de rotação da vista. Fonte Define a fonte do ângulo de rotação na etiqueta da vista.
Escala Selecione uma etiqueta para a escala ou digite a sua própria etiqueta. Fonte Define a fonte da escala na etiqueta da vista.
Delimitador Define a opção de exibição de escala:
  • Para exibir a escala com dois números separados por um delimitador, selecione:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Para exibir a escala como a razão de dois números seguida por X selecione # X.
  • Para ocultar a escala, selecione <Nenhuma> .
Fonte Define a fonte do delimitador na etiqueta da vista.
Remova o espaço na escala ao redor de dois pontos (:) e barra (/) Selecione para remover o espaço na etiqueta de escala.
Empilhada Exibe a etiqueta da vista com nome e etiqueta empilhados sobre a escala.
Em linha Exibe o nome e a etiqueta na mesma linha.
Exibir etiqueta acima da vista Exibe a etiqueta acima da vista.
Incluir rótulos de localização de novas visualizações Selecione para adicionar automaticamente uma etiqueta de localização à vista de seção e à linha de corte.

Layer


Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.

As configurações de camadas do documento da etiqueta de vista sobrescrevem as configurações de Estilo de linha da etiqueta de vista.

Tamanho da vista/seção

Em escala com a altura da letra da vista de seção Selecione para definir o tamanho da ponta de seta para escalar as vistas de seção automaticamente de acordo com a altura da letra da vista, se as setas da vista de seção não forem determinadas pela fonte do texto da seta de seção.

Desmarcar para modificar as dimensões das setas.

Estilo Define um tipo de seta para vistas de seções.

O tipo de seta das vistas de seção pode ser definido, independentemente do tipo de seta para dimensões.

Meia seção

Padrão com conector
Exibe as duas setas. half-section-standard.gif
Alternativa sem conector
Exibe uma seta. half-section-alternative.gif

Exibição geral

Oculta ressaltos de linha de corte da vista de seção. Selecionado (ressaltos ocultos)
Desmarcado (ressaltos exibidos)
