Aplicar MMC aos recursos referenciais de tamanho |
Define se é colocado um símbolo de MMC nos campos de referência, quando o recurso de referência for um recurso de tamanho.
|
Usar como referencial primário: forma gtol. |
Define o valor das tolerâncias de forma aplicadas aos recursos referenciais primários. O DimXpert usa essa opção quando o recurso referencial primário é um plano. Nesse caso, é aplicada uma tolerância de planeza .

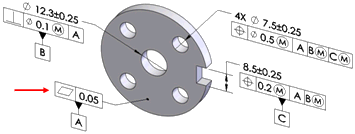

O esquema de dimensão exibido foi criado com a ferramenta Esquema de dimensão automática, usando o referencial A como referencial primário. Observe a tolerância de Planeza aplicada à referência A.
|
Usar como referências secundárias: orientação ou local gtol |
Define o valor de tolerância para as tolerâncias de orientação e local aplicadas aos recursos de referência secundária.

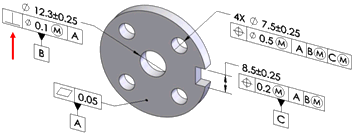

O esquema de dimensão exibido foi criado com a ferramenta Esquema de dimensão automática, usando o referencial A como primário e o referencial B como secundário. Observe a tolerância de perpendicularidade aplicada à referência B em relação à referência A.
|
Usar como referências terciárias: orientação ou local gtol |
Define o valor de tolerância para as tolerâncias de orientação e local aplicadas aos recursos de referência terciária.

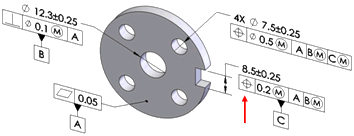

O esquema de dimensionamento exibido foi criado com a ferramenta Esquema de dimensão automática, usando o referencial A como primário, o referencial B como secundário e o referencial C como recurso referencial terciário. Observe a tolerância de posição aplicada à referência C em relação às referências A e B.
|
Dimensões básicas |
Use a opção de dimensões básicas para ativar ou desativar a criação de dimensões básicas e para selecionar qual o esquema de dimensionamento utilizado, Cadeia, Linha de base ou Polar. Esta opção se aplica às tolerâncias de posição criadas com os comandos Esquema de dimensão automática, Tolerância geométrica e Recriar dim. básicas. É possível criar dimensões básicas automaticamente para os casos mais comuns, ao aplicar tolerâncias de posição geométrica a recursos de rebaixo, escareado, cilindro, entalhe, furo simples e ranhura.
Cadeia
|
Cria dimensões em cadeia entre recursos de padrão paralelo. Quando os recursos não estão paralelos, são usadas as dimensões de linha de base.
|
Linha de base
|
Cria dimensões de linha de base que podem ser aplicadas a qualquer padrão, independentemente da orientação entre eles. No exemplo, os recursos dentro do padrão não são todos paralelos.
|

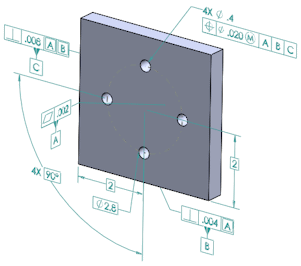

Polar
|
Cria dimensões polares entre padrões de furos, cones, furos com rebaixo e escareados. Especifique o número mínimo de furos para o padrão.
|

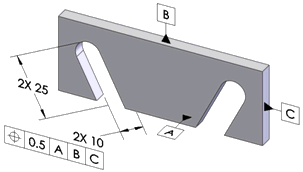

As dimensões básicas são criadas somente quando podem ser posicionadas perpendiculares ao eixo ou plano dos recursos. No exemplo mostrado, não são criadas dimensões básicas pois os entalhes não estão paralelos entre si ou a nenhum dos planos de referência.
Use o comando Recriar as dimensões básicas para criar ou reparar o esquema de dimensões básicas de uma dada tolerância de posição geométrica. Consulte Recriar as dimensões básicas para obter mais detalhes. Por exemplo, ao modificar um padrão de furos através da adição ou remoção de furos, o esquema de dimensões básicas pode não ser adequadamente atualizado. Execute este comando para repará-lo. Quando você executa o comando, o DimXpert aplica o esquema de dimensões, Linha de base ou Cadeia, que você configurou em .
 |
O dimensionamento em cadeia é aplicado a um padrão de furos |
 |
Linha de base |
 |
Polar |
|
Posição |
Define os valores e critérios a serem usados ao criar tolerâncias de posição.
No MMC
|
Coloca um símbolo de MMC (Condição de Máximo Material) no compartimento Tolerância 1 do quadro de controle do recurso, quando aplicável.

|
Composto
|
Cria tolerâncias de posição compostas.

Desmarque Composto para criar tolerâncias de posição segmentadas únicas.
|
|
Perfil da superfície |
Define os valores e critérios de tolerância a serem usados ao criar tolerâncias de perfil de superfície.
Composto
|
Cria tolerâncias de perfil compostas. Desmarque Composto para criar tolerâncias de perfil segmentadas únicas.
|
|
Batimento |
Define os valores e critérios de tolerância a serem usados ao criar tolerâncias de batimento. As tolerâncias de batimento são criadas somente quando o Esquema de dimensão automática está Ativado e o Tipo de tolerância é Geométrico. |
