Você pode alinhar dimensões e notas de várias maneiras usando linhas de inferência, grades e outras ferramentas de alinhamento.
Linhas de inferência
Use as linhas de inferência que aparecem durante o arrasto para alinhar dimensões e notas.
Arraste dimensões ou notas por seus textos até outro local. Use as linhas de inferência para alinhá-las e posicioná-las.
|

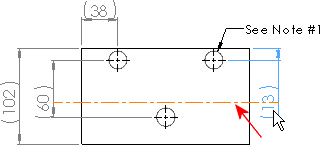

| Arraste uma dimensão e aplique “snap” ao texto de outra dimensão, como indicado pela linha de inferência pontilhada. |
|

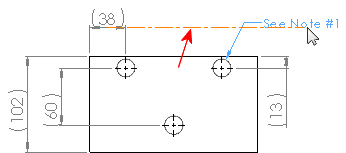

| Arraste uma nota e aplique “snap” ao texto da dimensão, como indicado pela linha de inferência pontilhada. |
Para desativar o snap temporariamente, segure a tecla Alt.
Grades

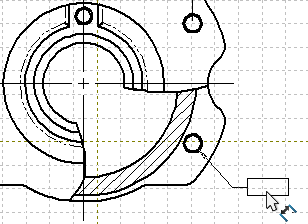

Você pode arrastar dimensões e aplicar snap à grade (isso não se aplica às notas).
Ative a grade e defina seu espaçamento em .
Ferramentas de alinhamento
Somente as ferramentas de alinhamento de dimensões (Alinhar dimensões paralelas/concêntricas e Alinhar dimensões colineares/radiais) criam alinhamentos permanentes. O alinhamento por arrasto para as linhas de inferência ou por snap não é permanente.
