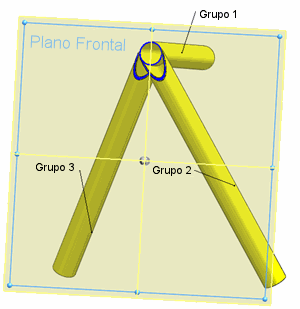

Modelo com três grupos de solda.
|
Vista de seção com a ordem de aparagem:
- Grupo 1 - Ordem de aparagem 1
- Grupo 2 - Ordem de aparagem 2
- Grupo 3 - Ordem de aparagem 3
Resultado: - O grupo 1 apara os grupos 2 e 3.
- O grupo 2 apara o grupo 3.
|
|
|
Vista de seção com a ordem de aparagem:
- Grupo 1 - Ordem de aparagem 1
- Grupo 2 - Ordem de aparagem 2
- Grupo 3 - Ordem de aparagem 2
Resultado: - O grupo 1 apara os grupos 2 e 3.
- Os grupos 2 e 3 formam um ângulo reto.
|
|
|
Vista de seção com a ordem de aparagem:
- Grupo 1 - Ordem de aparagem 2
- Grupo 2 - Ordem de aparagem 1
- Grupo 3 - Ordem de aparagem 1
Resultado: - Os grupos 2 e 3 aparam o grupo 1.
- Os grupos 2 e 3 formam um ângulo reto.
|
|
